Headliner: Service and Repair
Roof Reinforcement, Without Sunroof, Attaching to Body

Roof Reinforcement, without Sunroof, Attaching to Body

Special tools, testers and auxiliary items required

‹› 1K adhesive (D 190 MKD A3)

Procedure

-

Remove headliner => [ Headliner ].

-

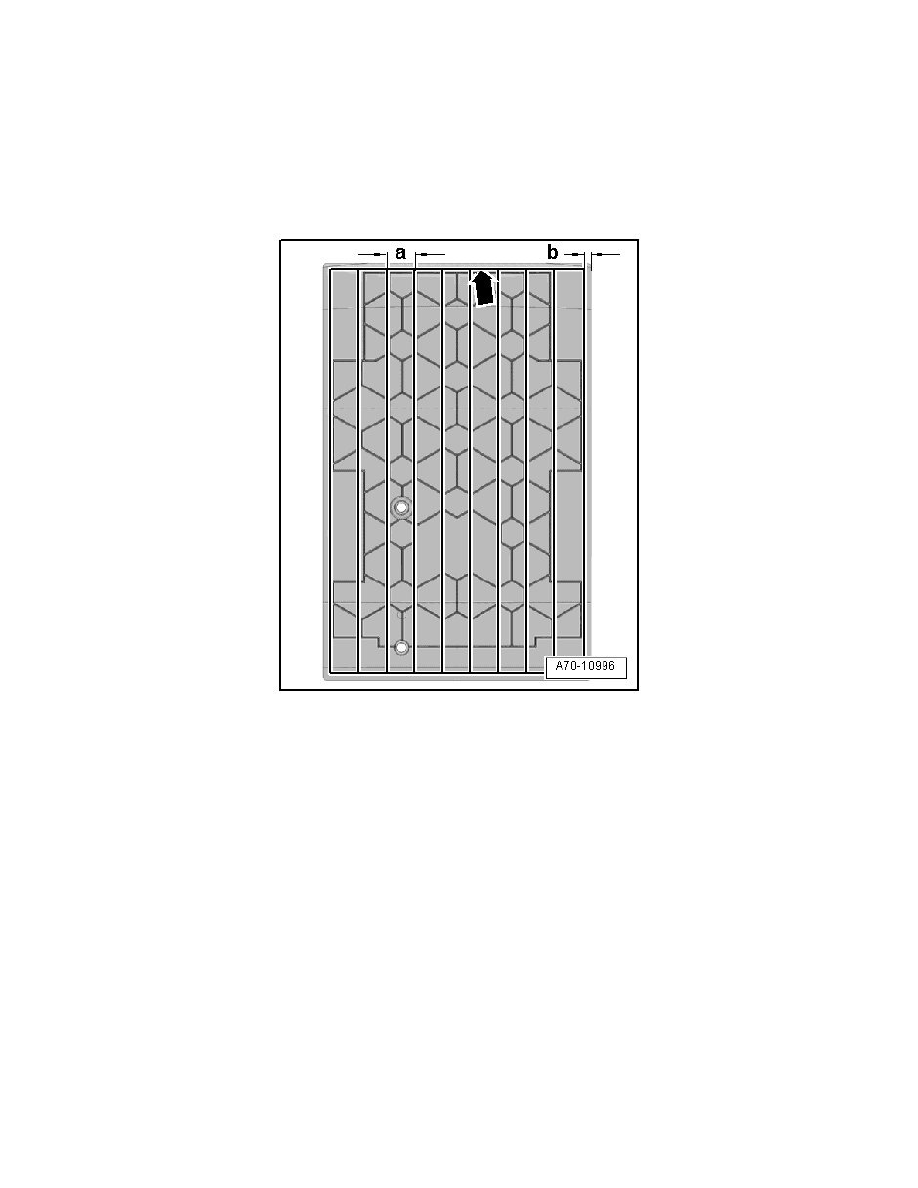

Apply a bead of adhesive - arrow - onto the roof reinforcement as illustrated.

‹› Distance between the adhesive beads - a - = approximately 90 mm.

‹› Distance of the outer bead of adhesive to the edge of the roof reinforcement, dimension - b - = approximately 20 mm.

-

Mount the roof reinforcement - 1 - centered to outer sides and at distance - a - to the bow - 2 - of the front edge of the roof.
