Radiator: Service and Repair

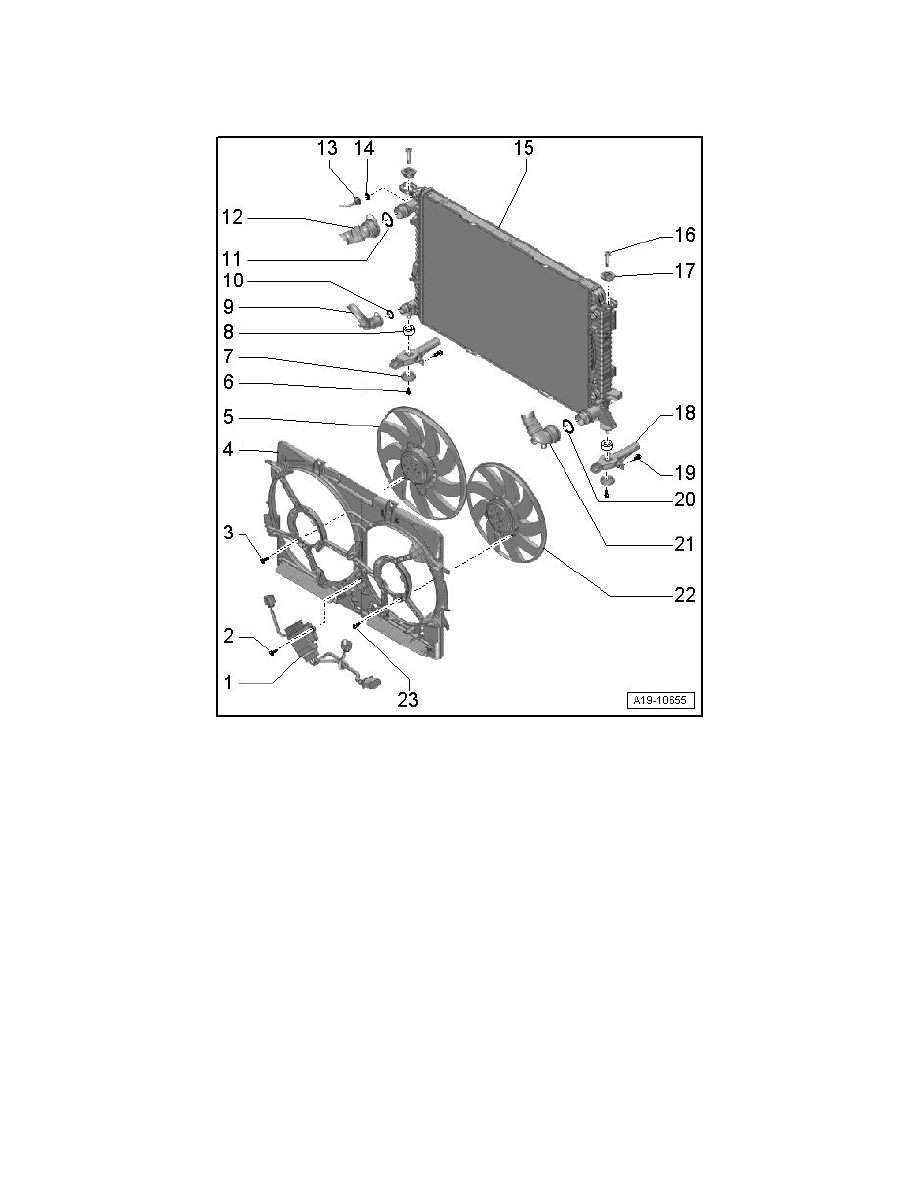

Radiator and Coolant Fan Assembly Overview

Radiator and Coolant Fan Assembly Overview

1

Coolant Fan Control (FC) Control Module (J293 )

‹› Either separate or integrated in the coolant fan ( V7), depending on equipment

‹› Separate coolant fan control (FC) control module ( J293), removing and installing, refer to => [ Coolant Fan Control Module ] See: Radiator

Cooling Fan/Radiator Cooling Fan Control Module/Service and Repair

2

Bolt

‹› 4.5 Nm

3

Bolt

‹› 5 Nm

4

Fan rib

‹› Removing and installing, refer to => [ Fan Shroud ] See: Fan Shroud/Service and Repair

5

Coolant Fan (V7)

‹› With integrated coolant fan control (FC) control module (J293), depending on equipment

‹› Removing and installing Coolant Fan (V7), refer to => [ Coolant Fan ] See: Radiator Cooling Fan/Service and Repair/Coolant Fan
