Headlamp Washer Pump: Service and Repair
Headlamp Washer Pump

Headlamp Washer Pump

Removing

-

Remove the washer fluid reservoir. Refer to => [ Washer Fluid Reservoir ] See: Windshield Washer Reservoir/Service and Repair/Washer Fluid

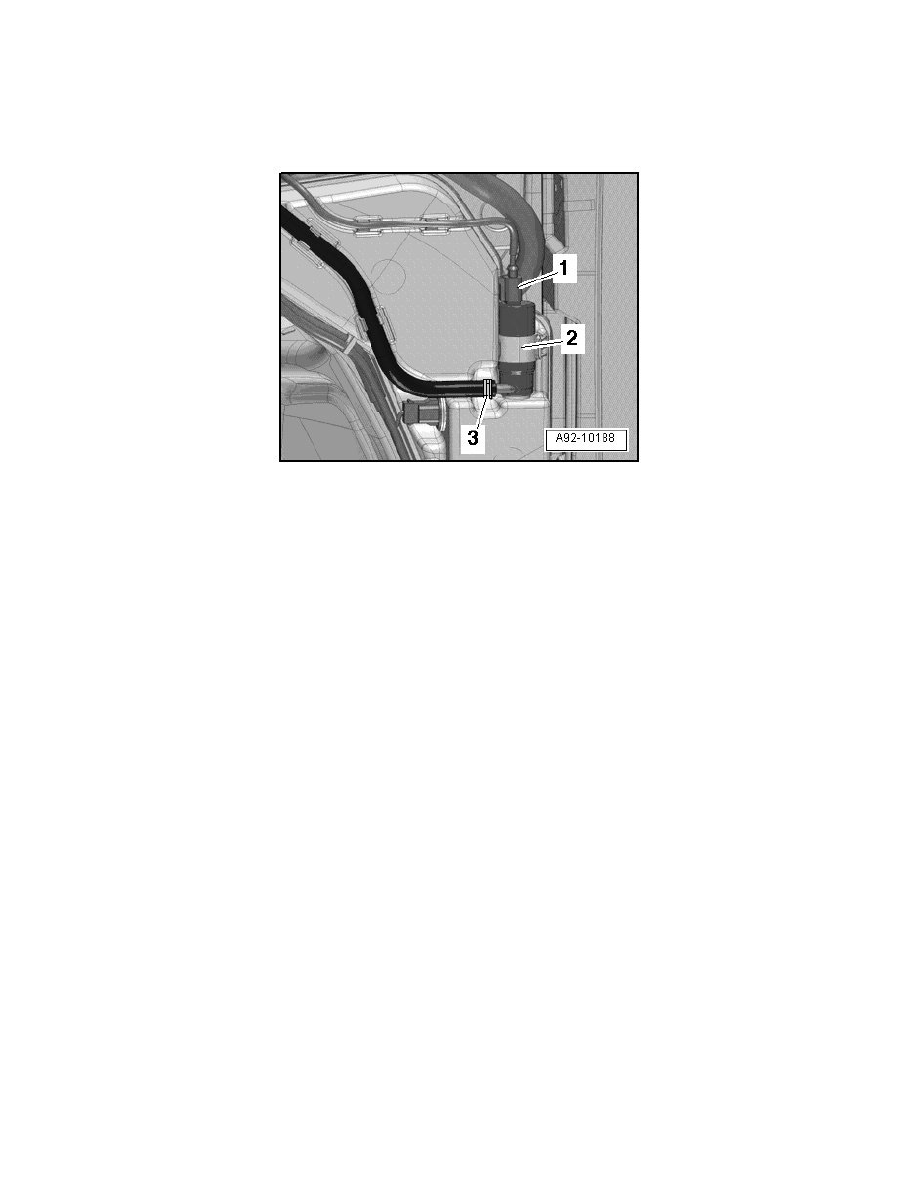

Reservoir but only pull it out until the headlamp washer pump (V11)- 2 - is accessible.

-

Place a reservoir under the washer fluid reservoir.

-

Disconnect the electrical connector - 1 -.

-

Remove the washer fluid hose - 3 - from the headlamp washer pump.

-

Remove the headlamp washer pump upward and out of the washer fluid reservoir.

Installing

Install in reverse order of removal, observing the following:

‹› Secure all hose connections using standard hose clamps.

-

Check the sealing grommet for damage.

-

Install the washer fluid reservoir. Refer to => [ Washer Fluid Reservoir ] See: Windshield Washer Reservoir/Service and Repair/Washer Fluid
Reservoir.
