Accessory Control Display: Diagrams
Front Information Display Control Head Control Module, Harness Connectors

Front Information Display Control Head Control Module, Harness Connectors

‹› Unmentioned connector terminals are not assigned.

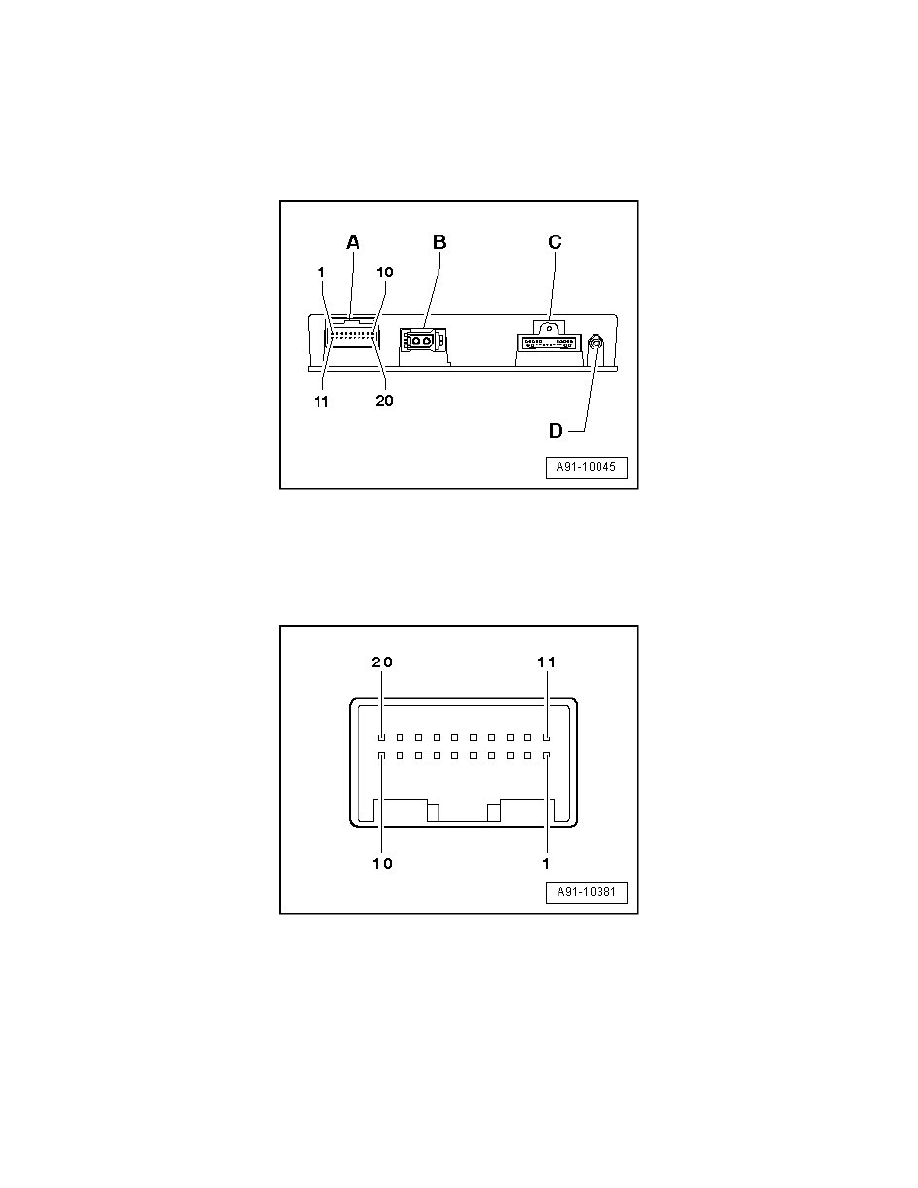

Harness connectors

A 20-pin multi-pin connector (T20k)
B MOST Bus
C Harness connector to Front Information Display Control Head (J685) (T22b)
D FBAS input from TV Tuner (R78)/Rear View Camera System Control Module (J772)

A - 20-pin multi-pin connector (T20k)

1

Terminal 30

2

Terminal 31

3

Ring-break diagnostic wire

6

Wake up to Multimedia Control Head (E380)

7

Voltage supply to Multimedia Control Head (E380)

8

Ground (GND) to Multimedia Control Head (E380)

11

CAN-Bus High (Infotainment)

12

CAN-Bus Low (Infotainment)

13

RESET to Multimedia Control Head (E380)

14

RESET from Multimedia Control Head (E380)

15

Data to Multimedia Control Head (E380)

16

Data to Multimedia Control Head (E380)
