Accessory Control Display: Service and Repair
Front Information Display Control Head Control Module

Front Information Display Control Head Control Module

Special tools, testers and auxiliary items required

‹› Protective cap for cable connector (VAS 6223/9)

The Front Information Display Control Head Control Module (J523) is located behind the glove compartment on the left side.

-

Switch off all electrical consumers.

-

Remove ignition key.

-

If control module is replaced, select the function "Replace " of respective control module in "Guided Fault Finding".

Use Vehicle Diagnosis, Testing and Information System (VAS 5051) to do so.

Removing

-

Remove the glove compartment.

-

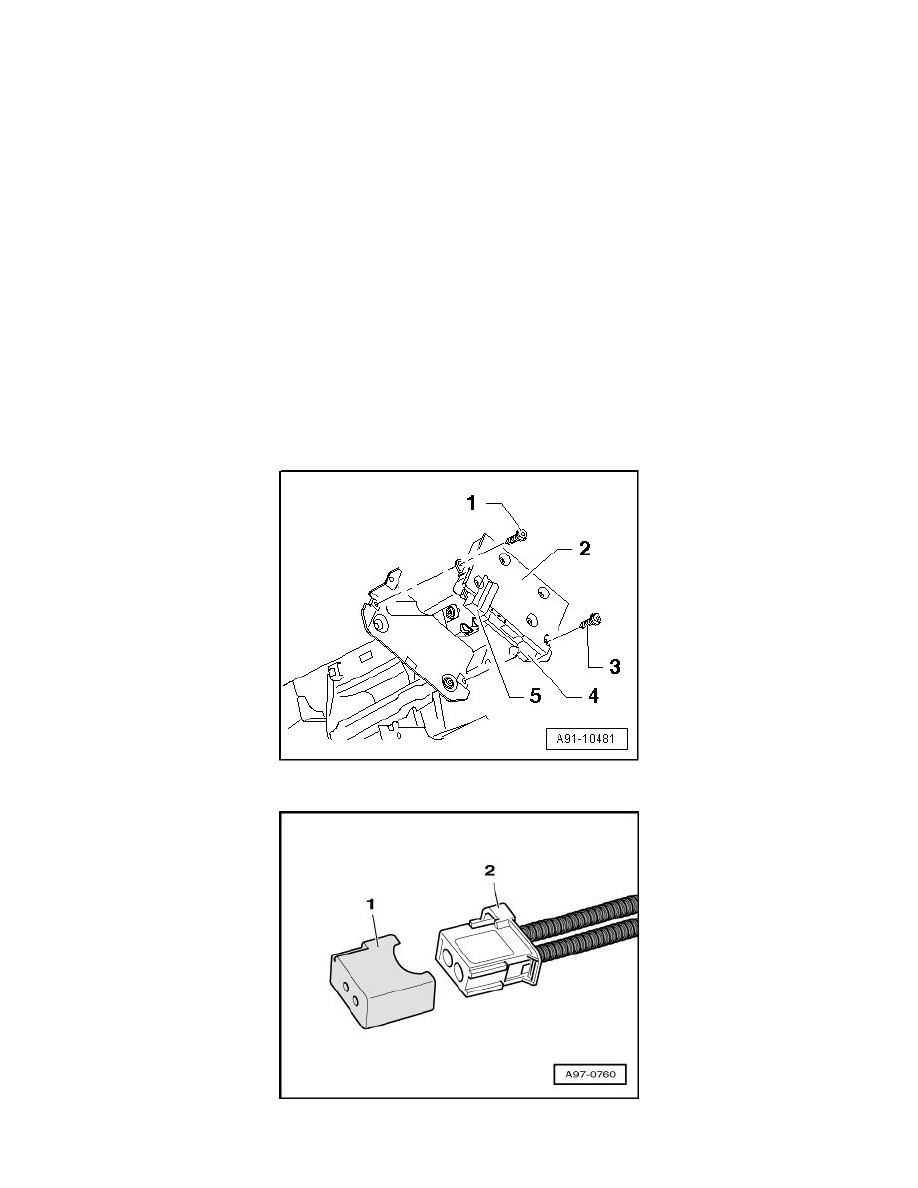

Disconnect harness connectors - 4 -, - 5 -, MOST Bus and FBAS wire from Front Information Display Control Head Control Module (J523) - 2 -.

-

Attach the protective cap for cable connector (VAS 6223/9) - 1 - onto the harness connector of the MOST Bus - 2 -.

-

Unscrew bolts - 1 - and - 3 - (3 Nm) and remove Front Information Display Control Head Control Module (J523) - 2 -.
