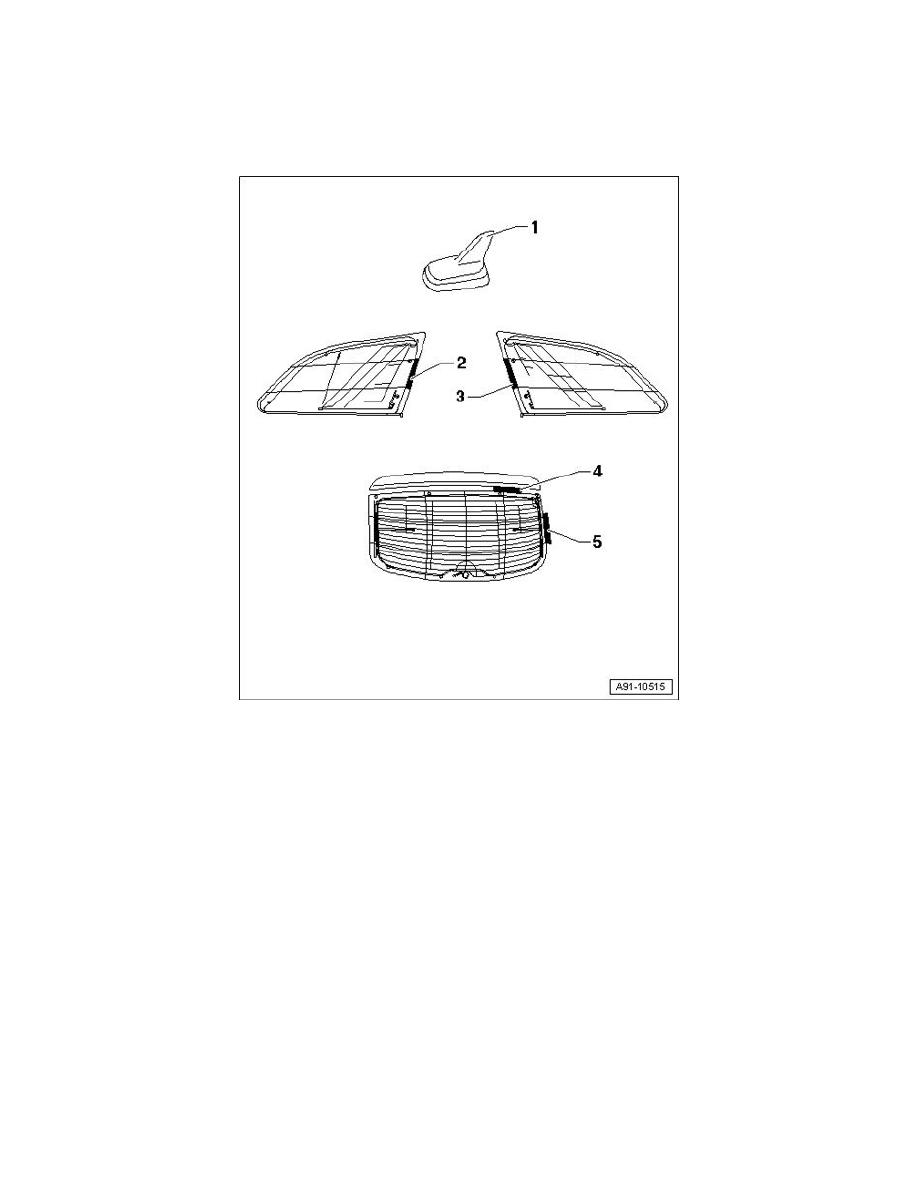

1. Connection IF from Radio R
2. Connection FM2 from Antenna Amplifier 3 R112, right rear window
3. Connection AM/FM1 from Antenna Amplifier 2 R111 spoiler
4. Connection HF to Radio R
5. Connection FM3 from Antenna Amplifier 4 R113, left side window
6. Connection TV4 to TV Tuner R78

-

Not for USA/Canada

7. Connection RC to Auxiliary Heater Radio Receiver R64
8. Connection for window antennas

-

1 = RC

-

2 = Ground (GND)

-

3 = FM

9 - 3-pin multi-pin connector (T3q)

-

1 = terminal 30

-

2 = terminal 31

-

3 = terminal 31

Pin assignment for Antenna Amplifier 2 R111, spoiler
