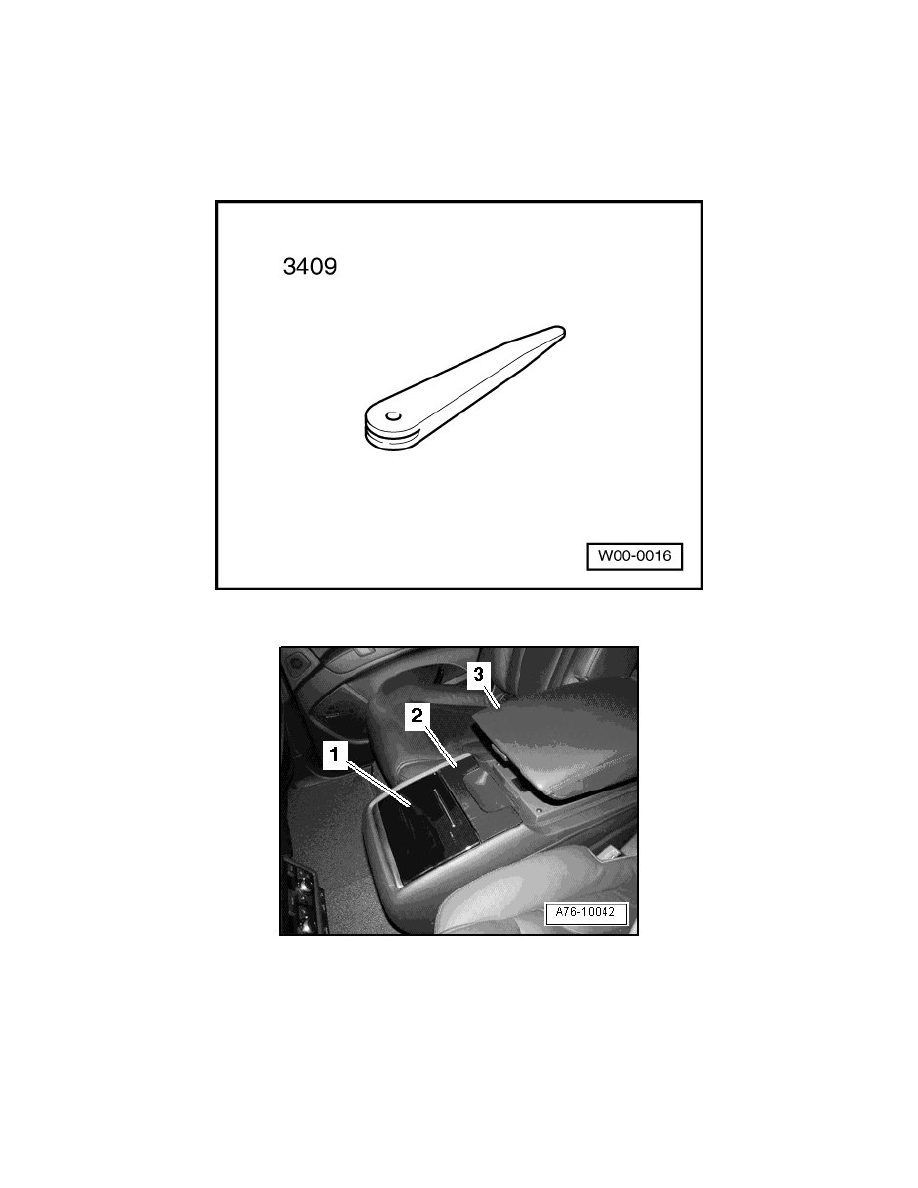

Carefully push the cooler (J698) to the right - arrow - until the hinge bolts are accessible.

-

Remove the bolts - 1 - and - 2 -.

-

Pull the cooler and compressor a little bit to the rear -  arrow - and disconnect the connect - 1 -.

-

Carefully remove the cooler - 2 - and compressor -  3 - from the multi-box.

Installing

Installation is reverse of removal, noting the following:

-

Make sure the edge protectors - 2 - and -  3 - are installed - 1 -.

-

Install the cooler and compressor into the multi-fox and connect the connector - 4 -.

-

Mount the compressor on the edge protector and tighten the screws.
