Audi Workshop Service and Repair Manuals

Rear Door Exterior Handle: Service and Repair

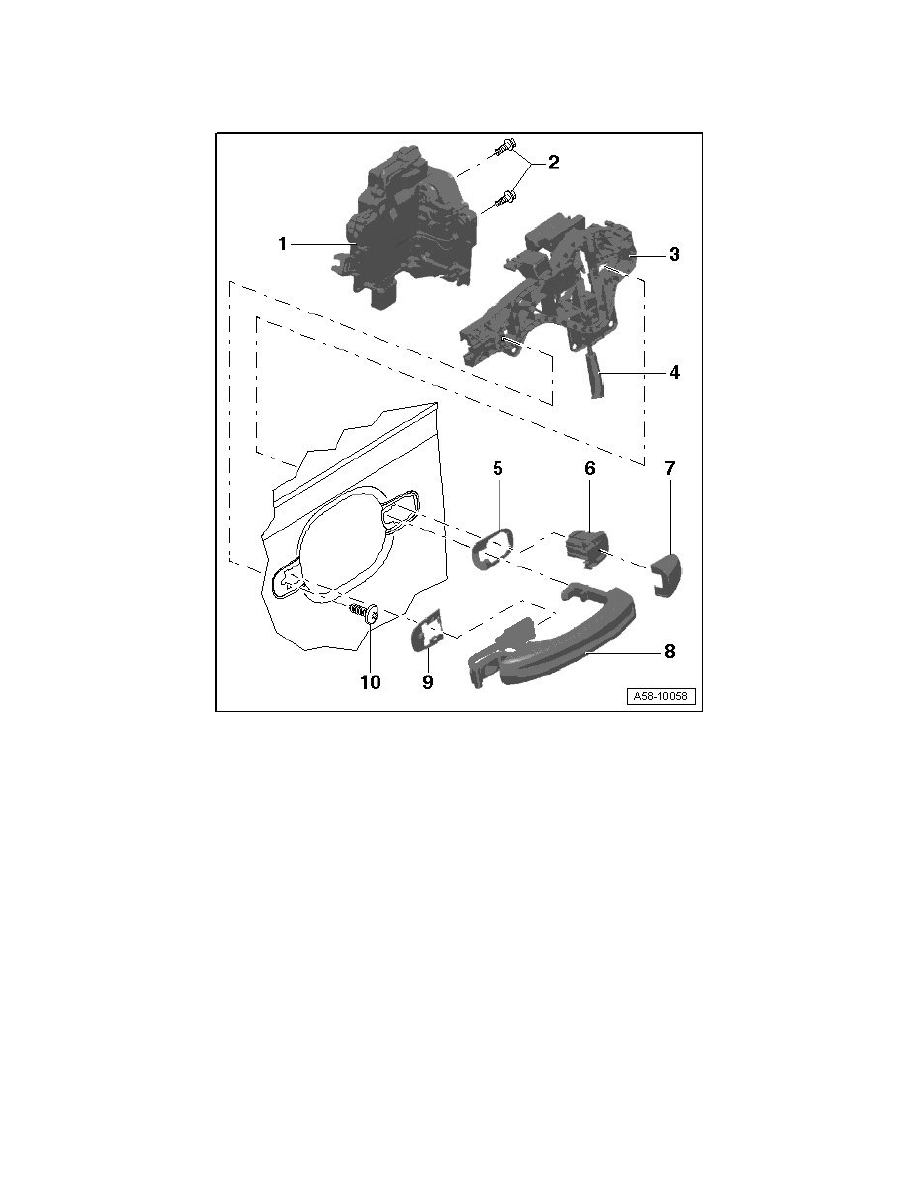

Rear Door Handle and Door Lock, Assembly Overview

Door Handle and Door Lock, Assembly Overview

1

Door lock

2

Bolts

‹› 20 Nm

3

Mounting bracket

‹› Rear backing - 5 - slid into outer door panel.

‹› To install, engage mounting bracket with loosely installed screw -  10 - in door, slide forward and tighten screw to 2.5 Nm.

‹›

4

Actuating link

‹› Engage in door lock.

5

Rear backing

6

Housing

‹› Before installing, attach cover cap - 7 -.
