Arm Rest: Service and Repair
Front Center Armrest With Foldable Cushion Assembly Overview

Front Center Armrest with Foldable Cushion

=> [ Front Center Armrest Component Overview ]

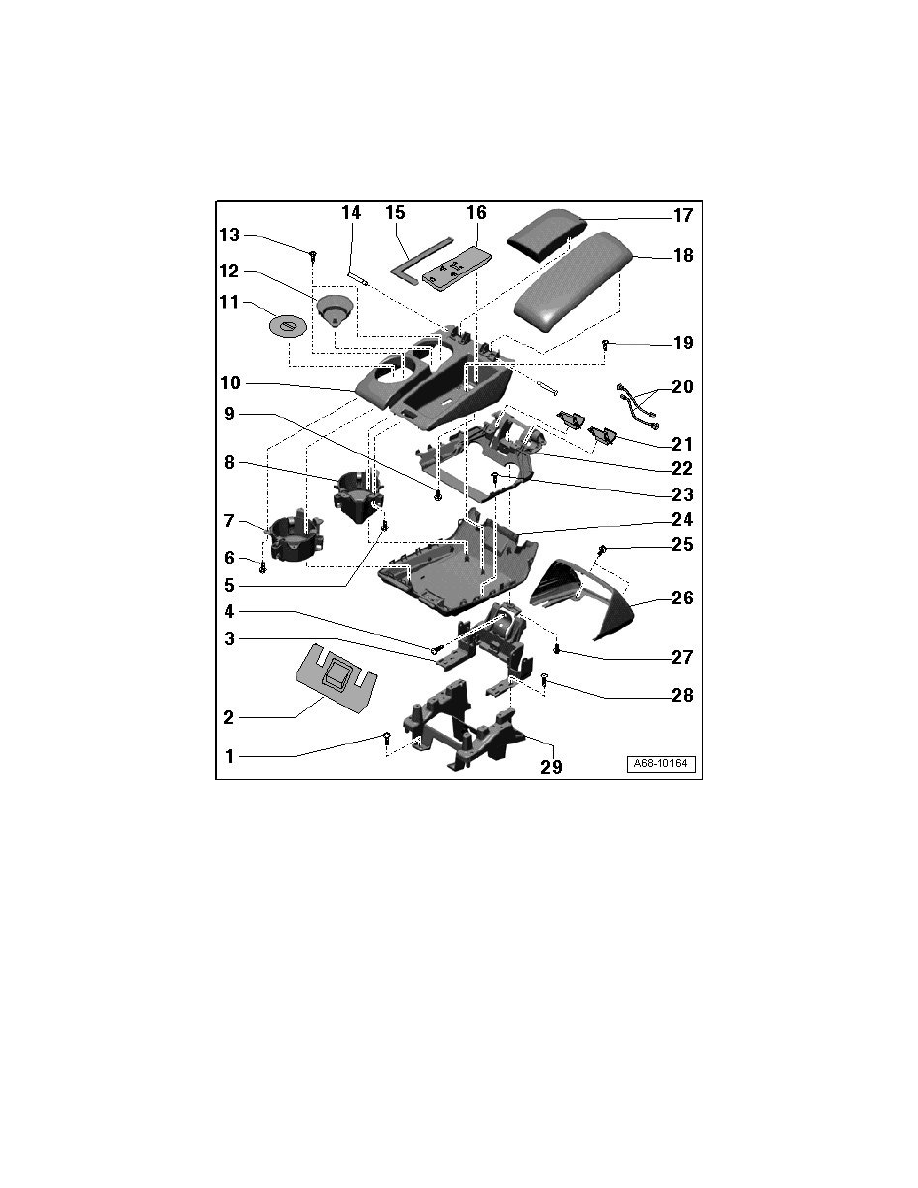

Front Center Armrest Component Overview

1

Bolt

‹› Tightening specification - 7.5 Nm

2

Support foot trim

‹› For front center armrest

3

Upper part of support foot

‹› Removing and Installing, refer to => [ Upper and Lower Parts of Front Center Armrest Support Foot ] See:

4

Bolt

‹› Replace

‹› Tightening specification - 4 Nm

5

Bolt
