Sound Proofing / Insulation: Service and Repair

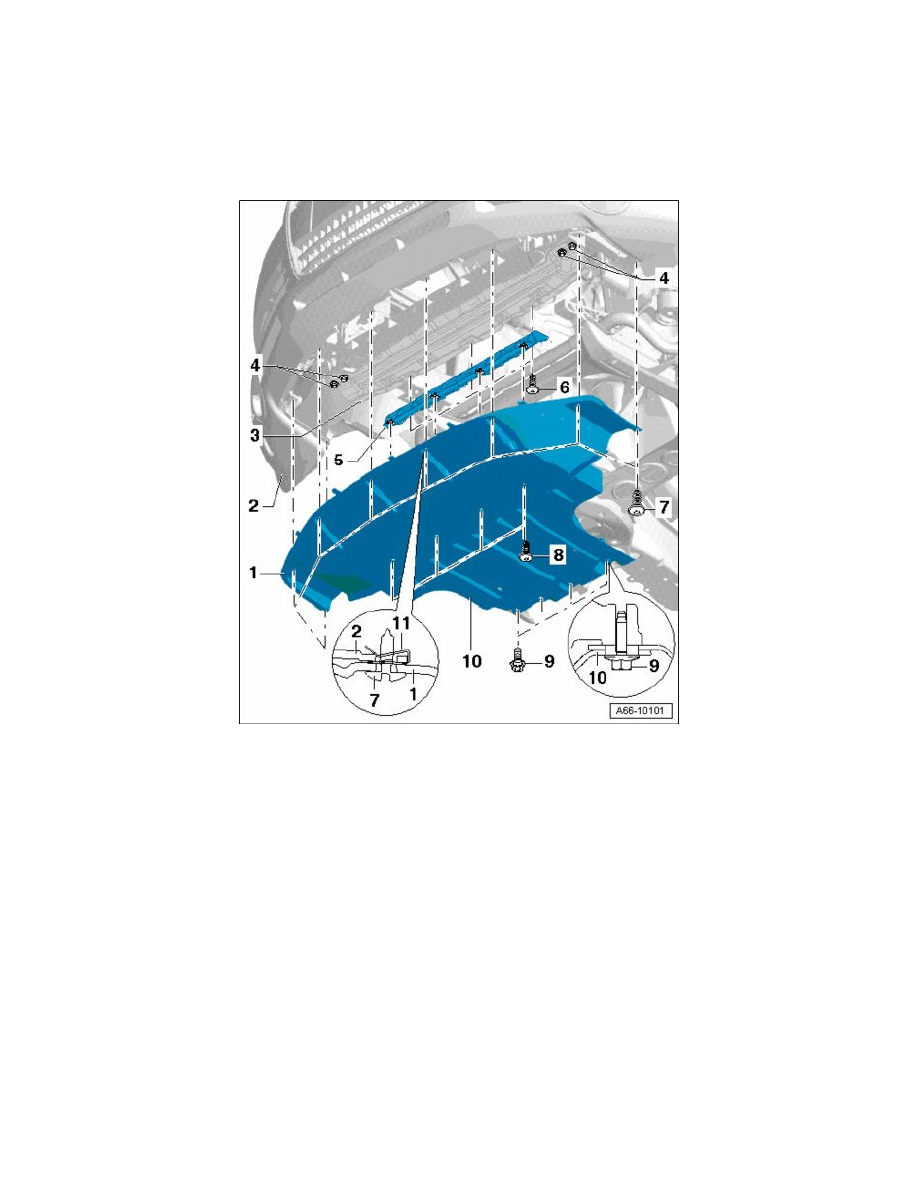

Noise Insulation Panel - Assembly Overview

Noise Insulation Panel - Assembly Overview

NOTE:  There may be two versions available.

Version 1

1

-

Noise insulation, front
Removal:
-

Remove screws - 7 -.

-

Remove screws - 8 - and pull cover back from bumper cover.

2

-

Bumper cover

3

-

Cross member

4

-

Bolt
-

M 8 x 25

-

25 Nm

5

-

Connecting piece

6

-

Fitting screw
-

M 6 x 18

-

8 Nm

7

-

Screw
-

2 Nm

8

-

Screw
-

M 5 x 15

-

8 Nm

9

-

Bolt
-

8 Nm

10

-

Noise insulation panel rear
-

Remove screws - 8 -.

-

Remove screws - 9 - and pull cover back under front cover.

11

-

Spring nut
