Heater Core: Service and Repair
Heater Core - Rear Heating A/C Unit Installed, Removing and Installing

Heater Core - Rear Heating A/C Unit Installed, Removing And Installing

Special tools and equipment

-

Hose Clamps Up to 25 mm dia. 3094

-

Cooling System Tester VAG1274 (hand pump and corresponding adapter)

Removing

-

Switch off ignition.

-

Release pressure in coolant circuit by opening cap on coolant expansion tank.

-

Bring rear heating A/C unit into service position

-

Remove Left Rear Air Flap Motor V239.

-

Remove Right Rear Air Flap Motor V240.

-

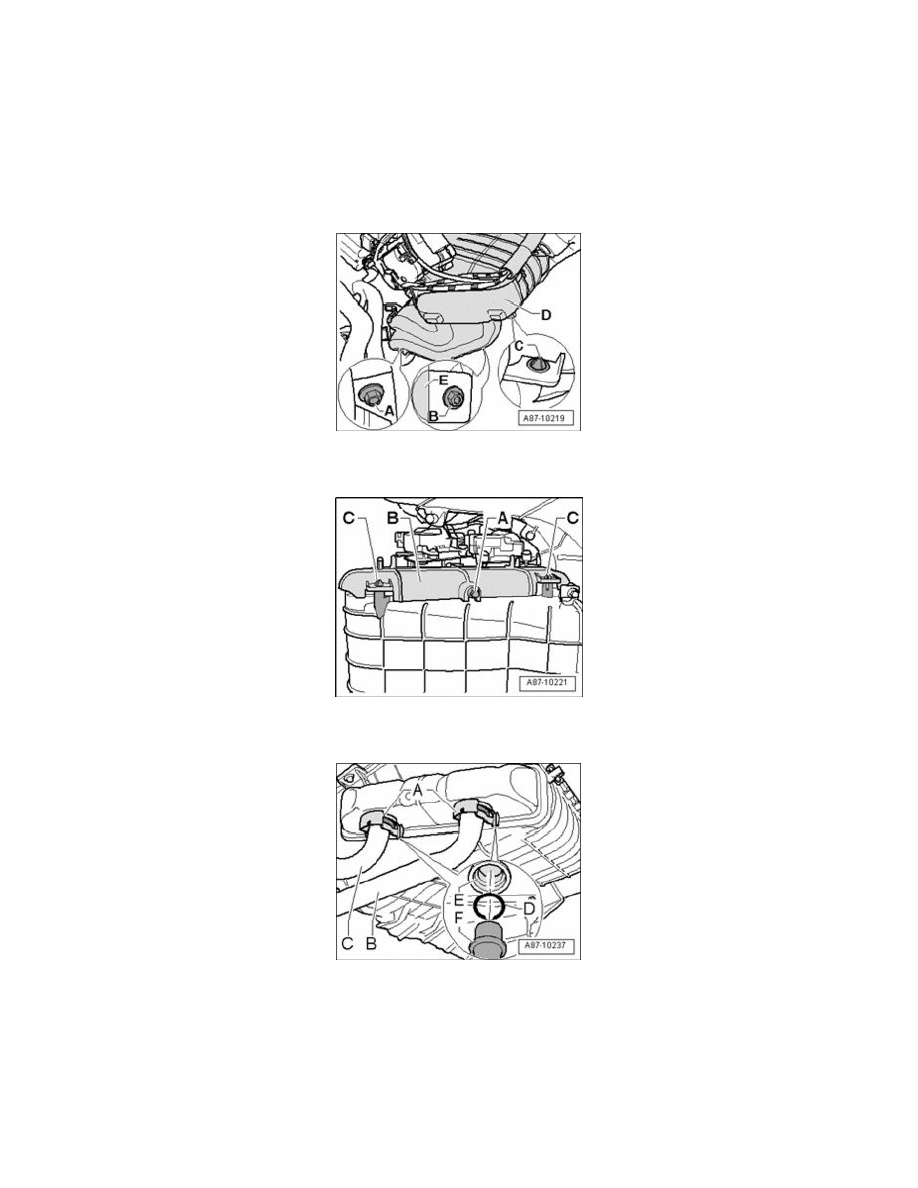

Remove bolts - A - and remove upper cover - B -.

-

Mark both coolant hoses - A - and - B - to rear heater core - C - (risk of interchange).

-

Clamp off both coolant hoses - A - and - B - to rear heater core - C - (e.g. using Hose Clamps Up to 25 mm dia. 3094).

-

Pull heater core - C - out of heating A/C unit.

-

Cover the area below heating A/C unit, where any coolant flowing out may reach, with absorbent paper (so that any coolant flowing out will not
flow on and into heating A/C unit or on to floor mat).

-

Place a container under both connections to heater core - C - and disconnect both coolant hoses.

Installing

-

Clean rear heating A/C unit (e.g. of coolant residue).
