Camshaft: Testing and Inspection
Camshaft, Measuring Axial Play

Camshaft, Measuring Axial Play

Special tools, testers and auxiliary items required

‹› Dial gauge holder (VW 387)

‹› Dial gauge (VAS 6079)

Procedure

-

Remove roller rocker lever and support elements => [ Camshafts ] See: Service and Repair.

‹› The bearing cap of axial bearing for respective camshaft remains installed.

-

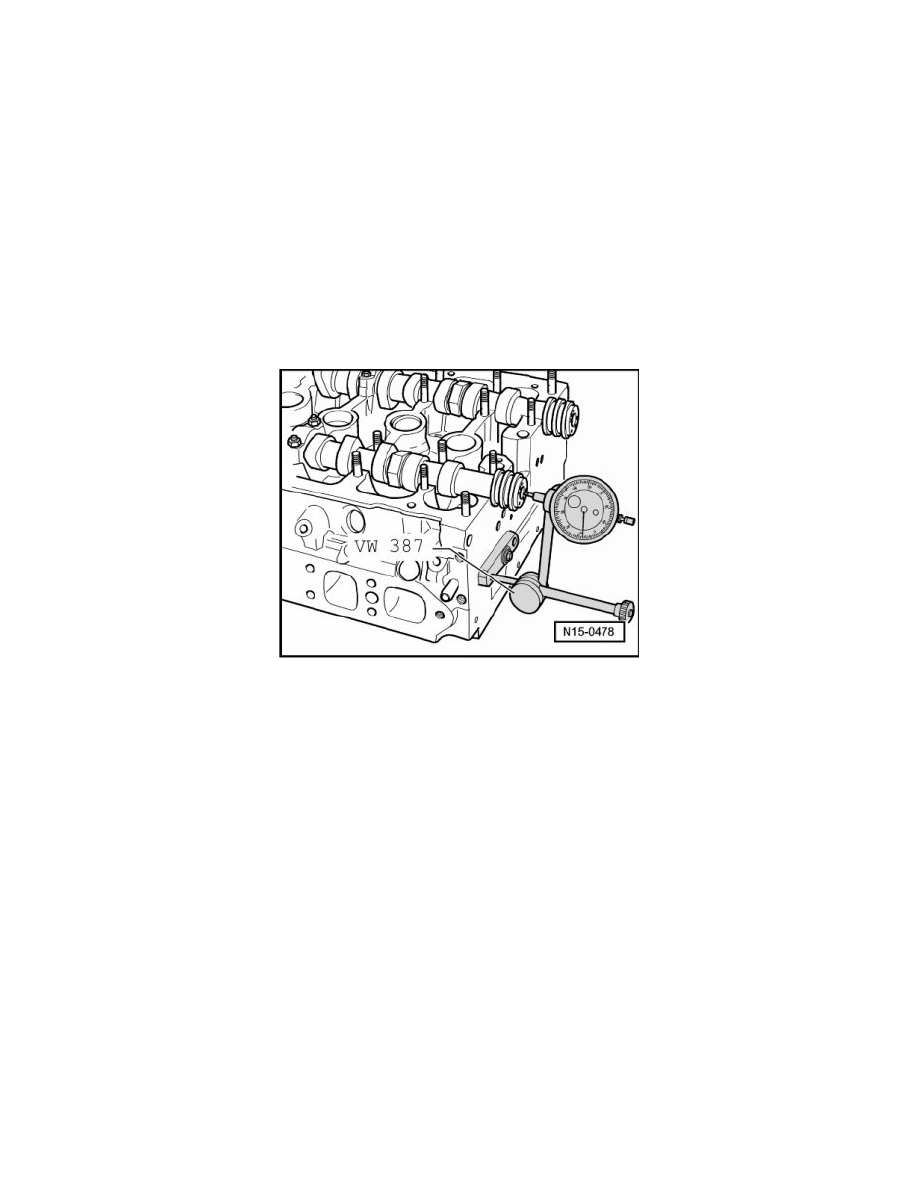

Secure dial gauge holder (VW 387) with dial gauge (VAS 6079) on cylinder head.

Axial clearance:

‹› Wear limit: 0.1 mm.
