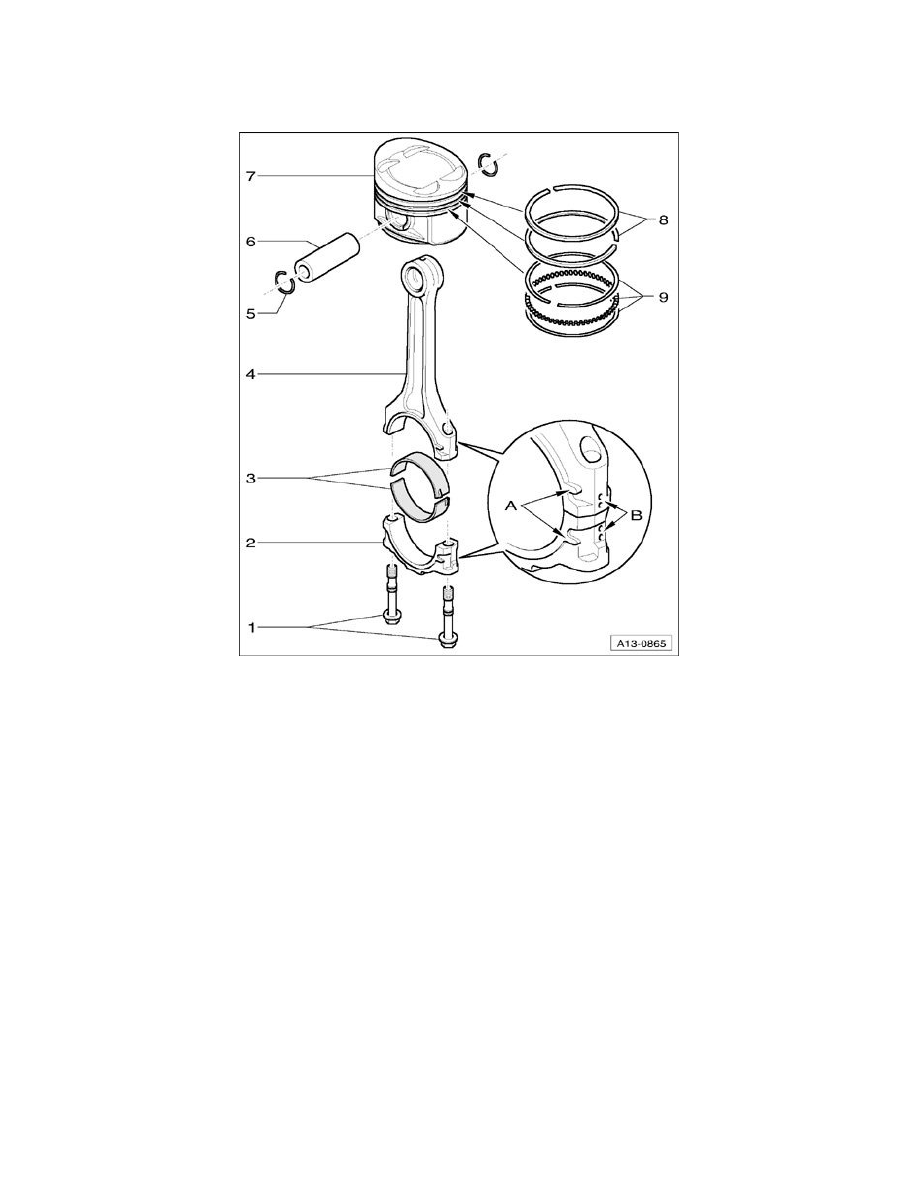

7 -

Piston

^

Checking

^

Mark installed location to connecting rod and affiliation to cylinder

^

Shallow side of piston head faces cylinder block center

8 -

Piston rings

^

Compression rings

^

Offset gaps by 120 Degrees

^

Use piston ring pliers for removal and installation

^

Mark "TOP" must face toward piston head

^

Checking ring gap

^

Check piston ring groove clearance

9 -

Piston ring

^

Oil scraping ring

^

3-part

^

Install upper steel ring so gap is offset by 120° to neighboring compression ring

^

Offset all oil scraping ring component gaps to each other

Piston ring gap, checking

-

Slide piston ring from above into lower cylinder opening as follows, using piston without piston ring.

^

Right angle to cylinder wall.

^

Until approx. 15 mm from bottom edge of cylinder.

-

Measure with feeler gauge.

Ring to groove clearance, checking

-

Clean piston ring groove.

-

Measure with feeler gauge.
