Refrigerant: Capacity Specifications
Refrigerant R134a Capacities

Refrigerant R134a Capacities

NOTE:

-

When charging the high-pressure side of refrigerant circuits, always fill to the upper tolerance limit (some liquid refrigerant remains in the
charging hoses).

-

For compressor assignment ("Zexel", "Sanden" or "Denso/Nippondenso"), refer to Parts List.

NOTE:  Refrigerant circuits converted from R12 to R134a are to be filled with the quantity indicated in the repair Information "Air conditioner with
refrigerant R12". Air conditioner with refrigerant R12.

NOTE:

-

Exclusive use was made at the start of production of "Sanden" compressors. As of model year 1999, use was also made of "Zexel" compressors.

-

There was a change in production for Audi TT as of 10.03 (from vehicle identification number (VIN) 8N41015239) from condenser with part no.
"1J0 820 411 J" (with flat pipe width of 20 mm) to condenser with part no. " 8N0 820 411 A" (with flat pipe width of 16 mm). From 06.04 to
08.04, a certain number of vehicles not specified were equipped again with condensers having a flat pipe width of 20 mm.

-

Condensers with a flat pipe width of 16 mm require 120 g less of refrigerant than condensers with flat pipe width of 20 mm Parts Catalog

-

During production period from 10.03 (vehicles as of vehicle identification no. (VIN) 8N41015239) to 06.04, a condenser with flat pipe width of
16 mm (part no. " 8N0 820 411 A") was installed and 750 + 50 g of refrigerant were filled into the refrigerant circuit. In addition, a sticker
indicating the wrong capacity was affixed to these vehicles, i.e. 750 g (or 700 g in 06.04) instead of 650 g. Due to overfilling of the system, the
compressor may be switched off under certain circumstances (e.g. high ambient temperatures) since the pressure in the refrigerant circuit is too
high; in addition, drivers may complain about the engines performance (e.g. rumbling and buzzing sounds, the engine is heavier loaded as the
compressor is working steadily against the excessive pressure). Corrective action: Drain refrigerant circuit, then refill correct capacity and replace
sticker with one indicating correct capacity specification, or cross out wrong capacity specification on sticker and note correct capacity e.g. using a
waterproof marker.

-

If condenser is replaced, observe flat pipe dimensions. If a condenser with another flat pipe dimension is installed, the sticker specifying the
capacity for refrigerant R134a is also to be replaced, or the old capacity specification is to be removed and the new capacity is to be noted e.g.
using a waterproof marker Parts Catalog

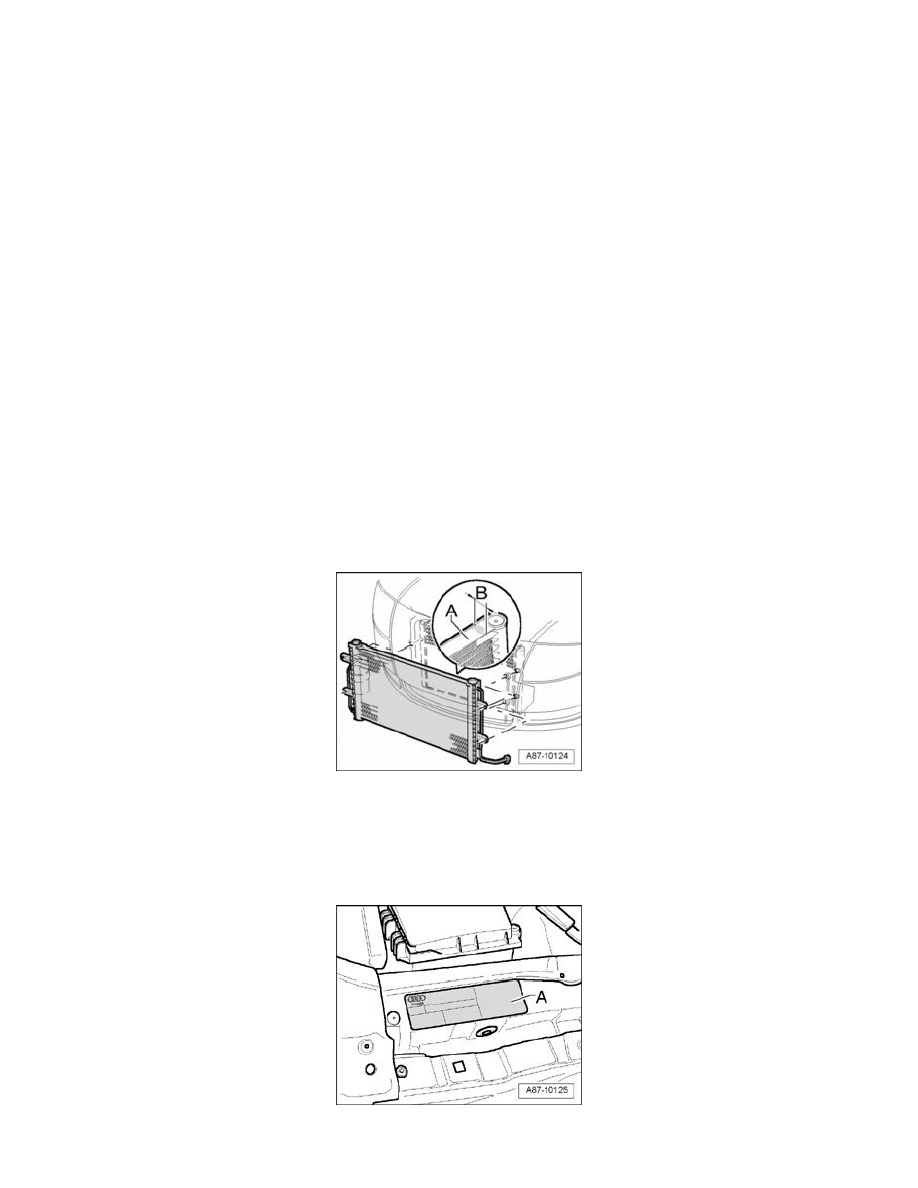

Determining dimensions of flat pipes from condenser

-

Flat pipes of condenser - A -

-

Width of flat pipes - B -

Sticker for capacity of refrigerant R134a

If condenser is replaced, observe flat pipe dimensions. If a condenser with different dimensions is installed, the sticker - A - specifying the capacity for
