Timing Component Alignment Marks: Testing and Inspection

Valve Timing Adjustment, Checking

Special tools, testers and auxiliary items required

‹› Camshaft bar (T10068 A)

Procedure

-

Remove intake manifold.

-

Remove cylinder head cover => [ Cylinder Head Cover ] See: Engine, Cooling and Exhaust/Engine/Cylinder Head Assembly/Valve Cover/Service
and Repair.

-

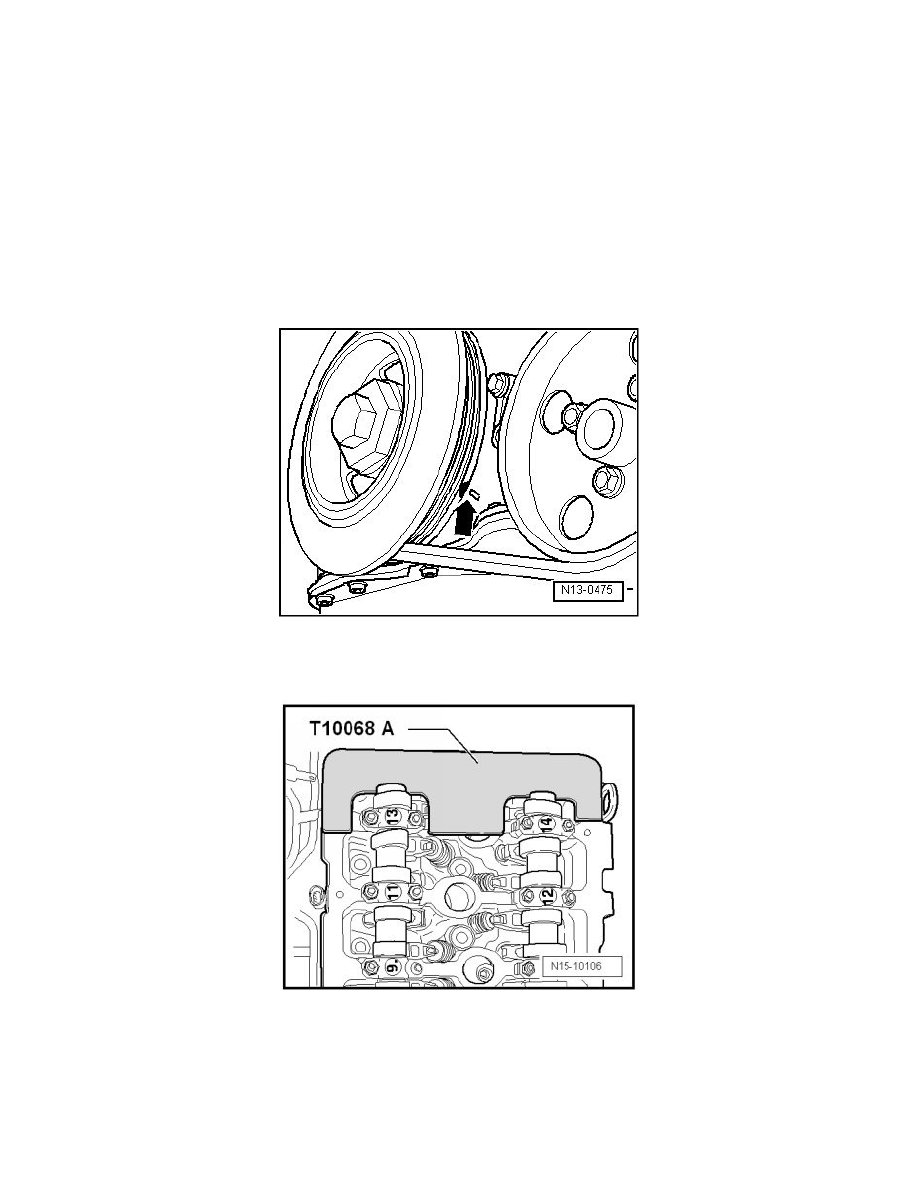

Adjust crankshaft at vibration damper bolt in direction of engine rotation to "TDC" marking.

‹› Markings on vibration damper and sealing flange must align -  arrow -.

‹› Camshaft bar (T10068 A) must engage in grooves on both camshafts at the same time.

‹› Due to the camshaft adjuster function, the camshaft grooves may not be perfectly horizontal. Therefore, turn camshaft back and forth slightly with

an open end wrench - arrows - if necessary to insert the camshaft bar (T10068 A).
