Audi Workshop Service and Repair Manuals

Auxiliary Power Outlet: Service and Repair
Socket From Mount

12V Socket 5

Special tools, testers and auxiliary items required

‹› Release tool (T40148)

Removing

-

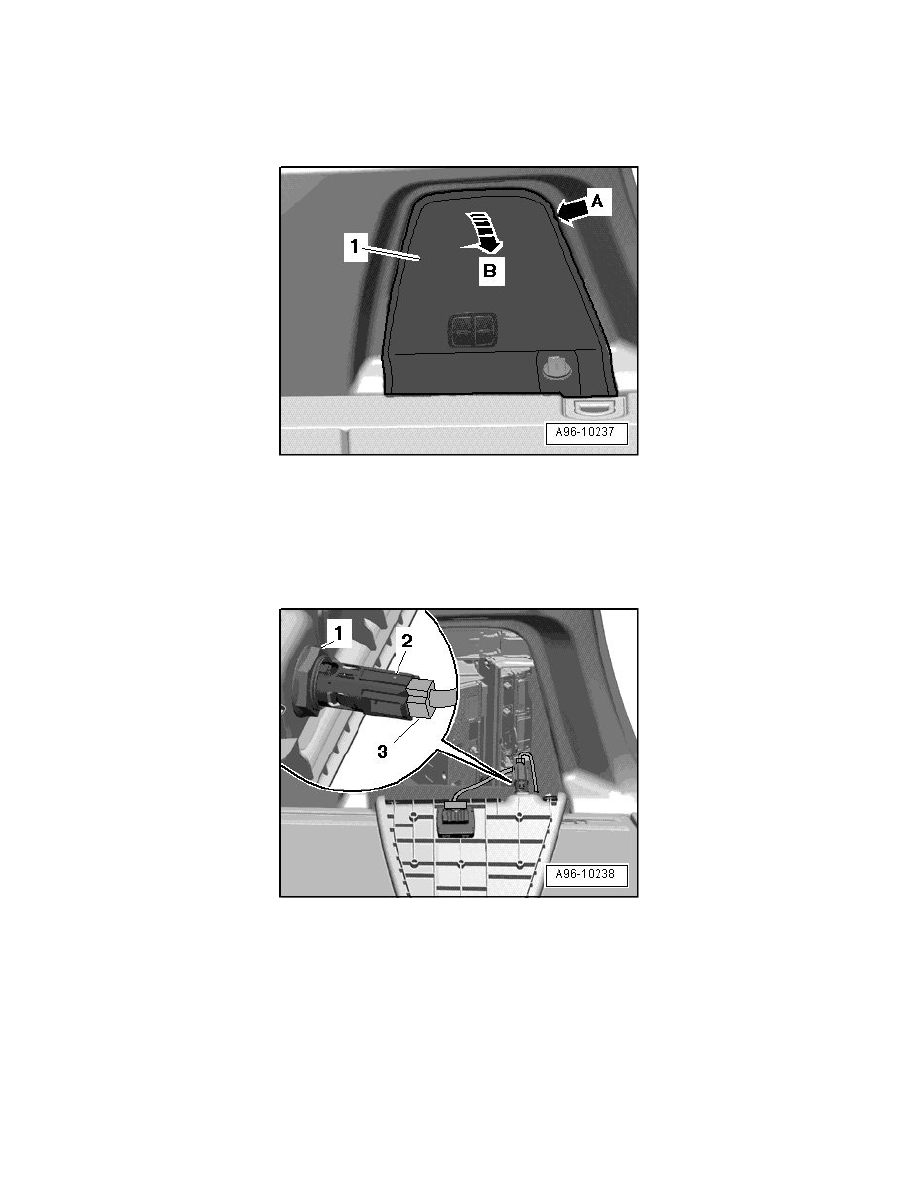

Open the cover for the right luggage compartment side trim.

-

Disconnect the electrical connector.

-

The release tabs - 2 - on the release tool (T40148) must engage in the openings in the 12V socket 3 (U19) - item 3 - - arrow  - and the threaded
pin - 1 - must slide down as far as the stop.

-

Open the mount cover - 2 - and hold it in that position.

-

Slide the release tool (T40148) as far as the stop into the 12V socket -  3 -.

-

Rotate the thumbwheel - 1 - on the release tool (T40148) clockwise as far as the stop.

‹› The piston - 2 - is pulled upward and the release tabs - 1 - on the release tool (T40148) spread -  arrows -.
