Fuel Gauge Sender: Connector Views
Fuel Level Sensor 2, Connector Assignment

Fuel Level Sensor 2, Connector Assignment

Procedure

-

Disconnect the 4-pin electrical connector on fuel tank locking flange. Refer to => Fuel Delivery and Air Induction.See:

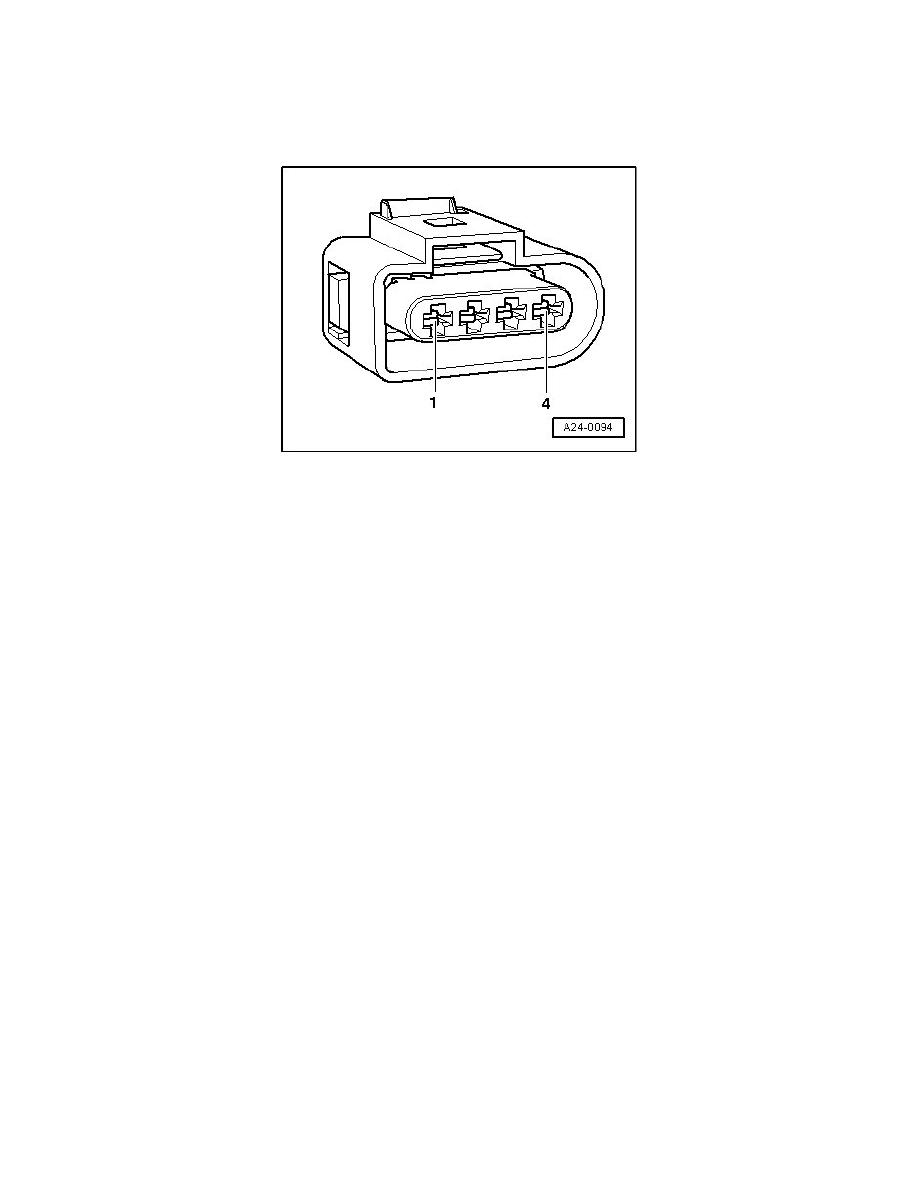

4-pin connector assignments on Fuel Level Sensor 2 (G169) - vehicles with gasoline engine

1. not used

2. Wire connection from Fuel Level Sensor 2 (G169) to instrument cluster (fuel gauge)

3. Fuel level sensor ground (sensor ground)

4. Ground against static discharge

4-pin connector assignments on Fuel Level Sensor 2 (G169) - vehicles with TDI engine

1. Switched-positive connection of electric fuel pump

2. Wire connection from Fuel Level Sensor 2 (G169) to instrument cluster (fuel gauge)

3. Fuel level sensor ground (sensor ground)

4. Ground (GND) for electrical fuel pump
