Fuel Pump Control Unit: Service and Repair
Fuel Pump (FP) Control Module J538 (Vehicles Through 10.2006), Removing and Installing

Fuel Pump (FP) Control Module J538 (Vehicles Through 10.2006), Removing And Installing

Removing

NOTE:  Fuel Pump (FP) Control Module J538 is located at front of fuel tank below exhaust system and driveshaft.

-

Turn ignition and remove ignition key.

CAUTION:
Risk of burning.
-

Allow exhaust system to cool.

-

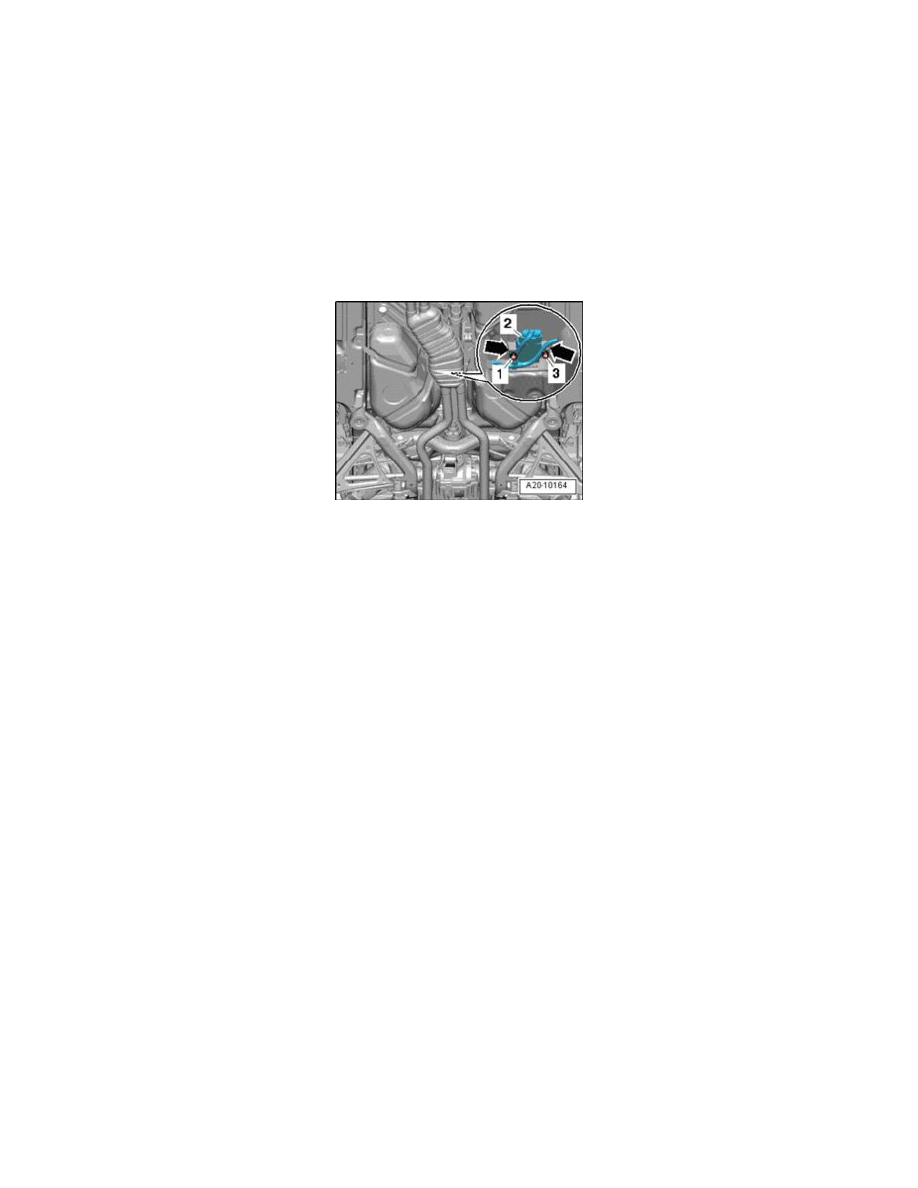

Remove bolts -1 - and - 3 -.

-

Disengage Fuel Pump (FP) Control Module J538 at bracket - arrows

-

Disconnect electrical connector - 2 -.

Installing

-

Tightening torque.

Installation is performed in reverse order.
