Seat Belt: Service and Repair
Center 2ND Row Three-Point Seat Belt, Component Overview

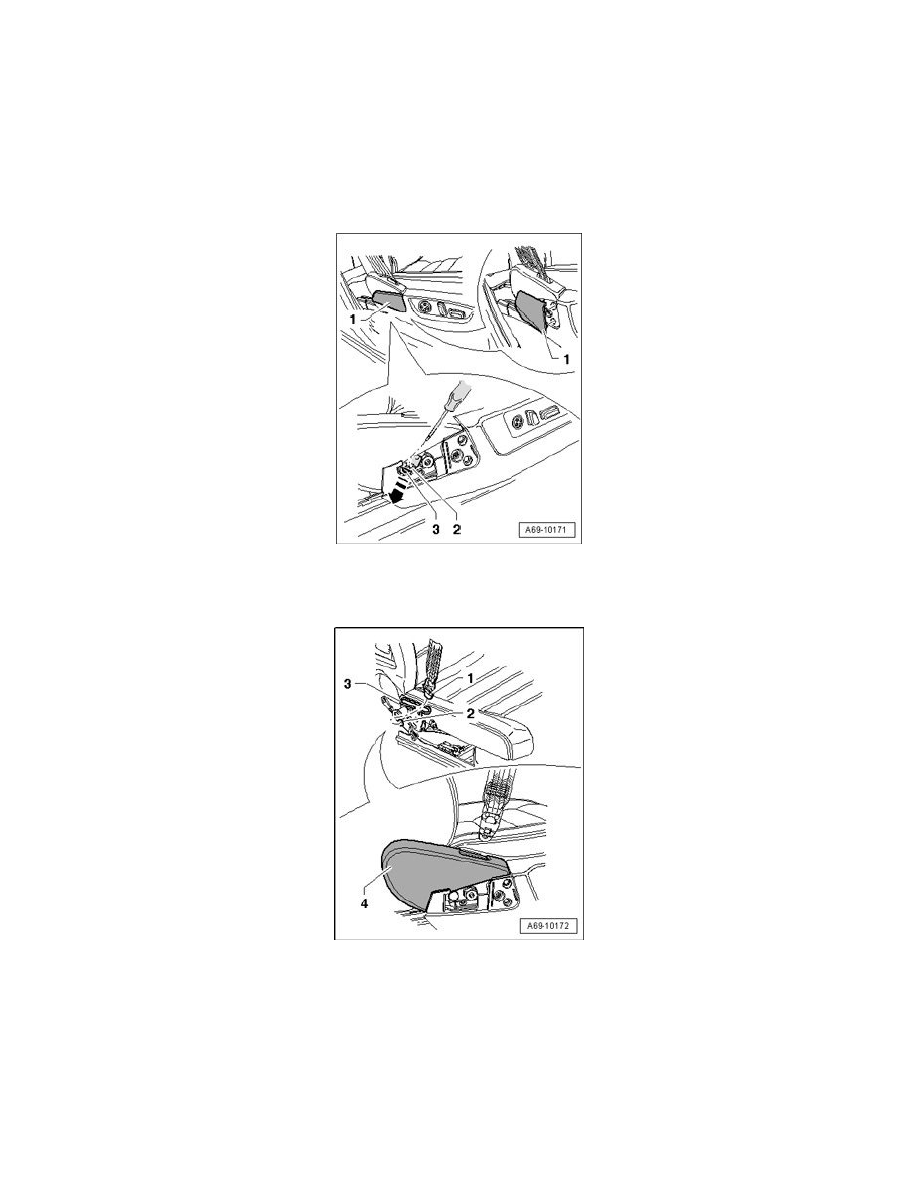

Center 2nd Row Three-point Seat Belt, Component Overview

1

-

Pop rivet
-

Qty. 7

-

For securing seat belt cover

-

Drill out to remove

-

Install new pop rivet with Special Pop Rivet Pliers V.A.G 1753A

2

-

Seat belt cover
-

Replace after each disassembly

3

-

Nut
-

Tightening torque: 55 Nm

4

-

Belt roller
-

Engage hooks - arrow C - in backrest opening - arrow D -

5

-

Threaded pins
-

Welded with backrest

6

-

Belt webbing

7

-

Backrest

8

-

Belt anchor
-

Anchor depression - arrow A - must face toward seat frame ridge - arrow B -

9

-

Rubber disc

10

-

Screw
-

Tightening torque: 55 Nm
