Seat Belt Height Adjuster: Service and Repair

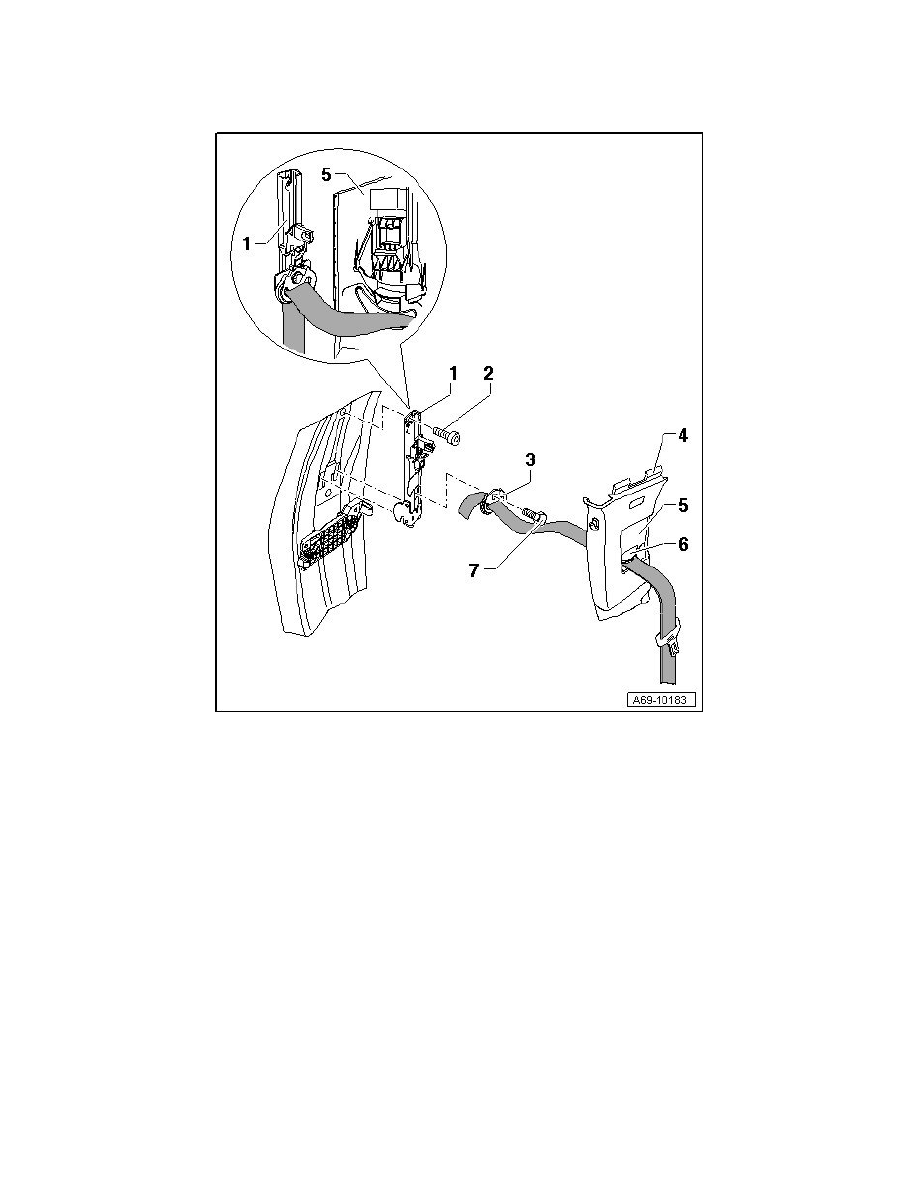

Second Row Rear Belt Height Adjuster

Second Row Rear Belt Height Adjuster

Removing

-

Remove C-pillar trim from body refer to => [ C-Pillar Trim Component Overview ] See: Body and Frame/Interior Moulding / Trim/Service and
Repair/Removal and Replacement/C-Pillar Trim.

-

Lay aside C-pillar trim with belt webbing threaded through.

-

Remove the bolt - 3 -.

-

Remove belt relay - 2 - with belt webbing -  1 -.

-

Remove the bolt - 5 -.

-

Pull seat belt height adjuster - 4 - up and out of C-pillar.

Installing

‹› Replacement seat belt height adjusters are always in bottom locking position (assembly position).

‹› If removed seat belt height adjusters are reinstalled, these should be placed in bottom position (assembly position).

-

Engage seat belt height adjuster - 4 - in C-pillar.
