Front Subframe: Locations

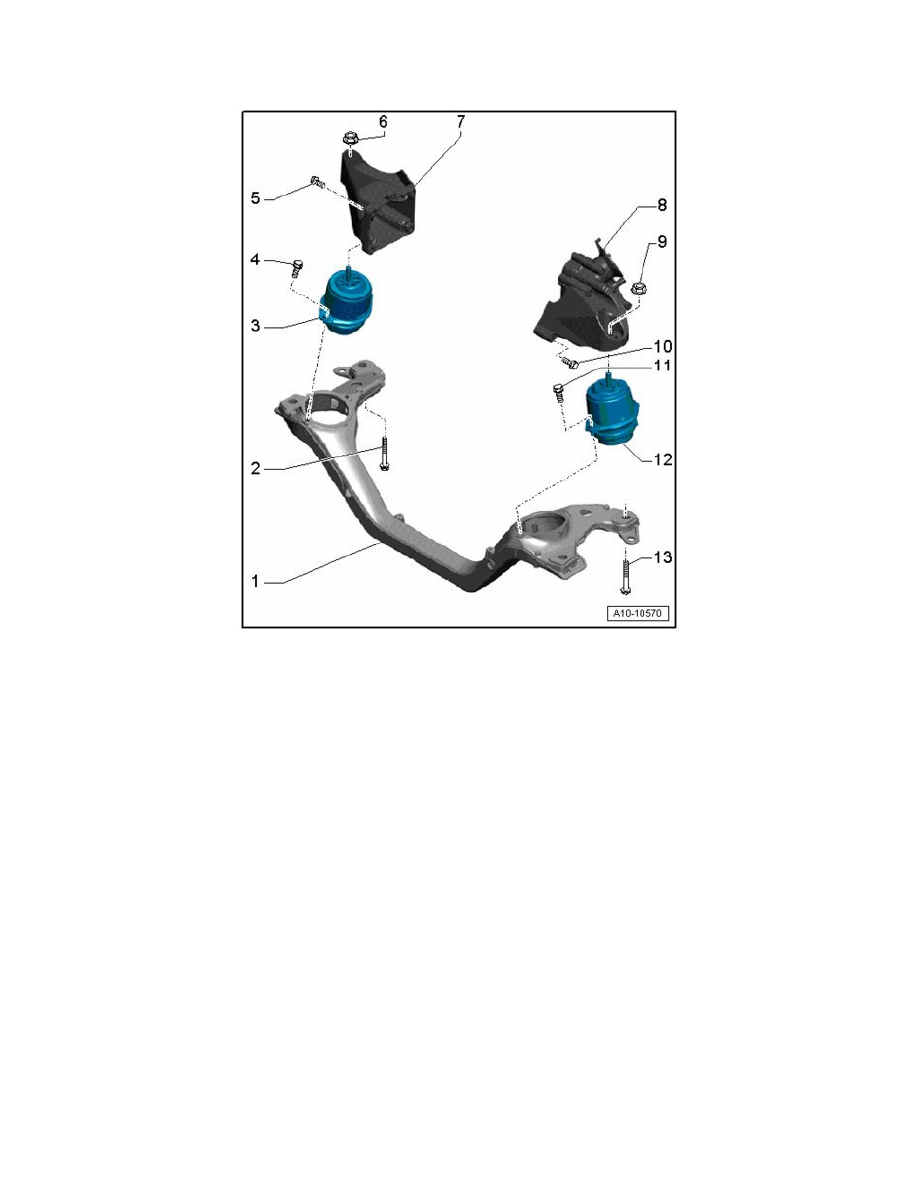

Subframe, assembly overview

1 -

Engine carrier

2 -

Bolt

^

Replace

^

120 Nm plus an additional 1/2 turn (180°).

3 -

Engine mount, right

4 -

Bolt

^

60 Nm

5 -

Bolt

^

40 Nm

6 -

Nut

^

75 Nm

7 -

Right engine support

8 -

Left engine support with oil filter housing

9 -

Nut

^

75 Nm

10 -

Bolt

^

23 Nm

11 -

Bolt

^

60 Nm
