Compressor/Pump: Service and Repair

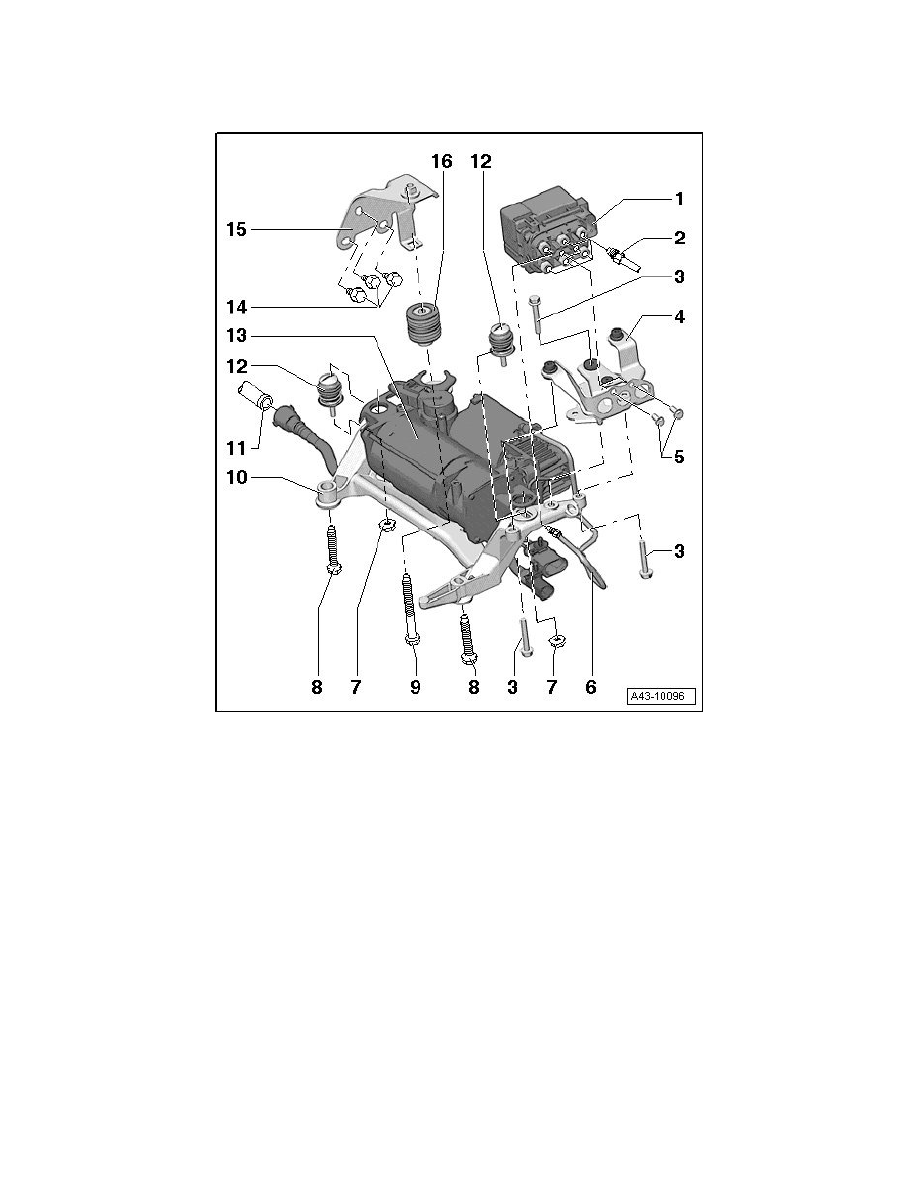

Air Supply Unit and Solenoid Valve Block Assembly Overview

Air Supply Unit and Solenoid Valve Block Assembly Overview

1

Solenoid Valve Block

‹› Remove in order to replace air supply unit.

‹› Air supply unit with solenoid valve block, removal and installation, refer to => [ Air Supply Unit with Solenoid Valve Block ] See: Air Supply

Unit with Solenoid Valve Block.

2

Connector Piece, 3 Nm

‹› Clean pipe connection before loosening.

‹› Air escapes when connections are unscrewed.

‹› Protect threaded connection from dirt.

3

Bolt, 9 Nm

4

Bracket

5

Bolt, 4 Nm

6

Air Line

‹› Between solenoid valve block and air supply unit.
