Thermostat: Service and Repair

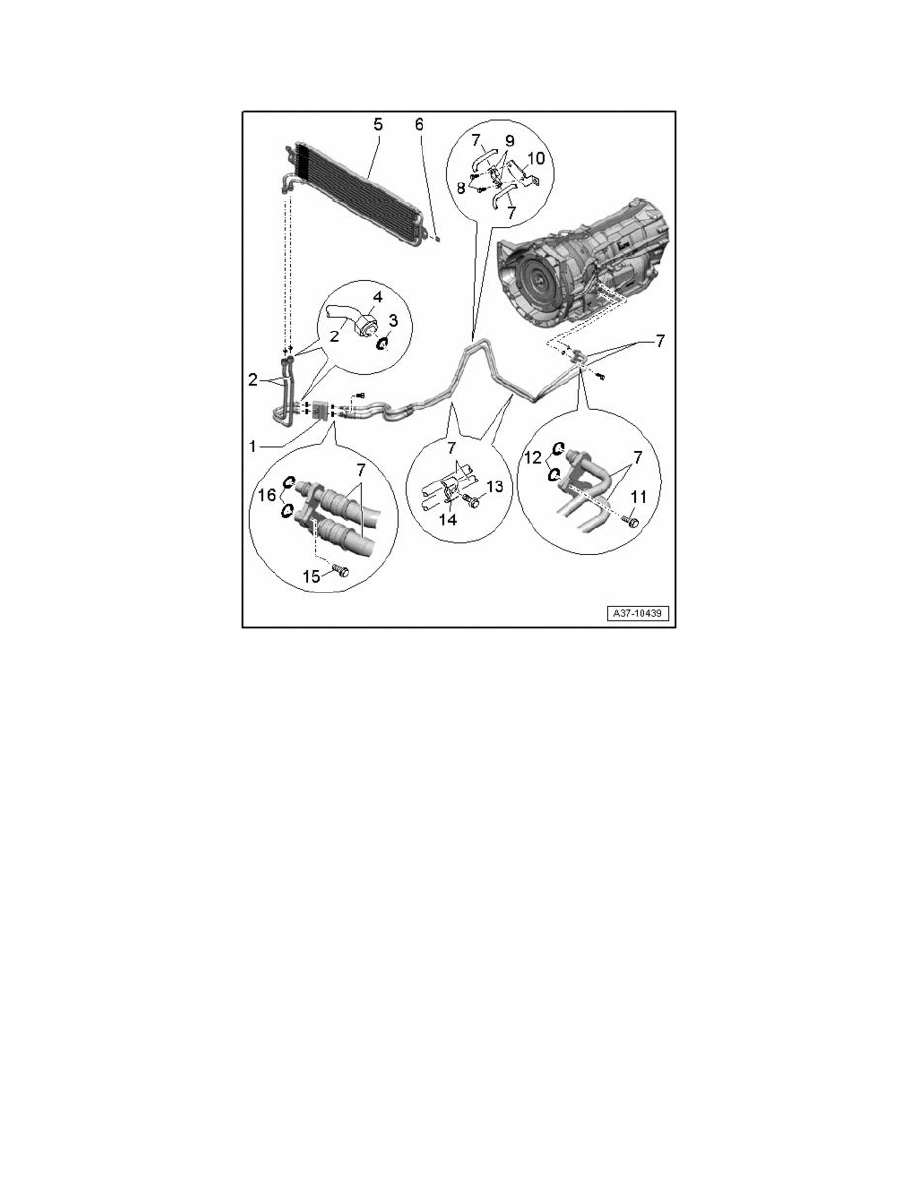

ATF lines, ATF thermostat and ATF cooler (vehicles with 6-cyl. 3.6L FSI engine), assembly overview 0AT, 6 Speed AWD A/T

1 - ATF thermostat

^

Opening temperature approx. 75°C

2 - ATF line

3 - O-Ring

^

Always replace

4 - Union nut

^

20 Nm

^

Before tightening bolt, push in line onto stop by hand

5 - ATF cooler

6 - Clip

7 - ATF line

8 - Bolt

^

5 Nm

9 - Clamps

10 - Bracket

^

Installed together with starter

11 - Bolt

^

25 Nm

^

Before tightening, insert ATF lines by hand into transmission as far as stop.
