Constant Velocity Joint Boot: Service and Repair
Rear Suspension (AWD)

Large and small clamps, tensioning on inner or outer joint

Instructions only apply to stainless steel clamps.
-

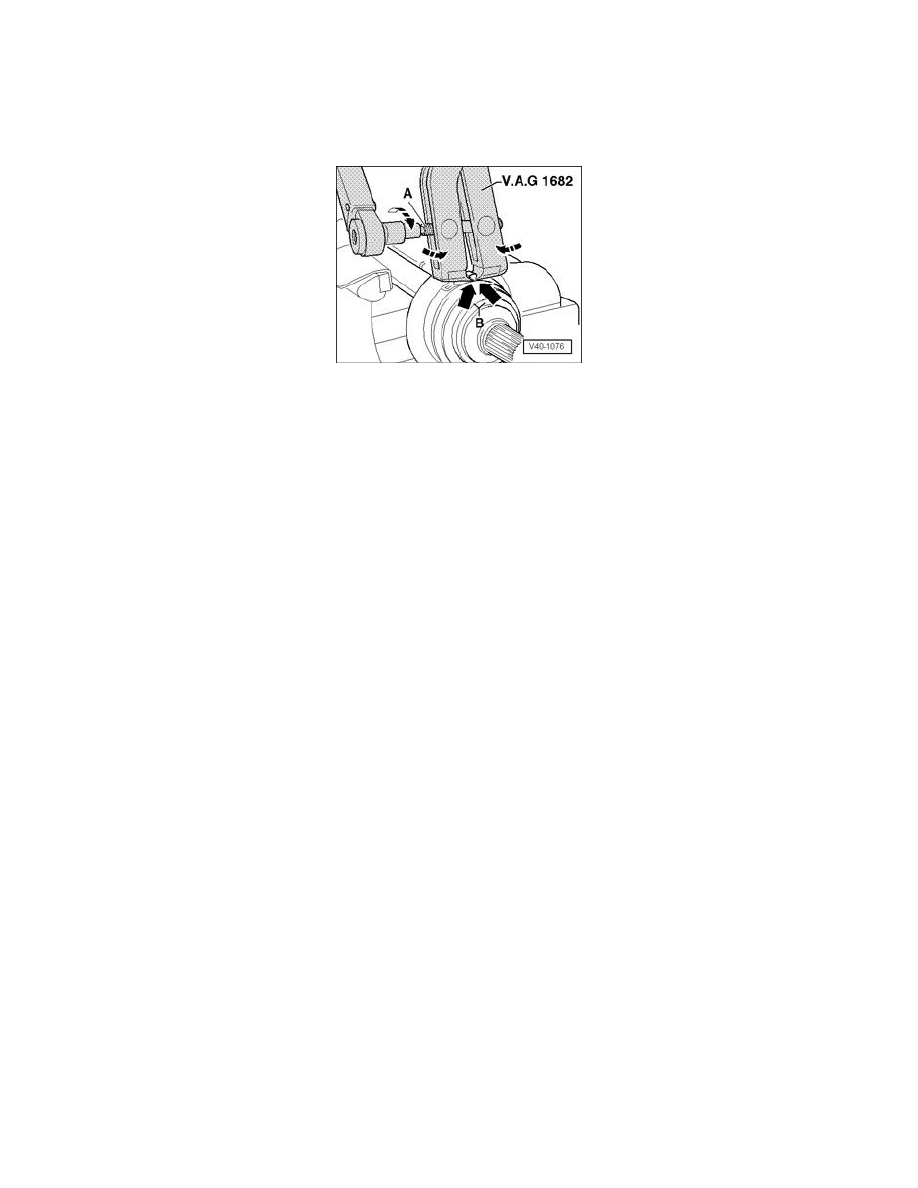

Use CV joint boot clamp tool V.A.G 1682 as depicted in illustration. When doing this, make sure that edges of clamping pliers are seated in
corners - arrows B - of clamp.

-

Tension clamp by turning spindle using a torque wrench - C - (do not tilt clamp tool).

Note:
^

Due to the hard material of the joint boot (compared to rubber) makes it necessary to use a stainless steel hose clamp, it is only possible to tighten
the hose clamp using clamping device V.A.G 1682.

^

Tightening torque: 25 Nm.

^

Use torque wrench with adjustment range 5 to 50 Nm (e.g. torque wrench V.A.G 1331).

^

Be sure clamp tool spindle thread - A - moves freely. Grease with MoS2 grease if necessary.

^

If it does not move freely, e.g. due to dirt in thread, the required clamp tension will not be achieved at the specified torque.
