Flange Shaft and Driveshaft Seal on Rear Final Drive, Final Drive Removed

Flange Shaft and Driveshaft Seal on Rear Final Drive, Final Drive Removed

Special tools, testers and auxiliary items required

‹› Pressure plate (VW 402)

‹› Punch (VW 407)

‹› Punch (VW 412)

‹› Slide hammer (VW 771)

‹› Pulling hook (VW 771/37)

‹› Seal driver-front wheel bearing (40 - 20)

‹› Retainer (3145)

‹› Torque Wrench (V.A.G 1576)

‹› Friction meter (VAS 6222)

‹› Thrust piece (T10182)

‹› - 3 - - Kukko 17/2 Separating device

‹› Sealing grease (G 052 128 A1)

‹› Thread locking compound (D 154 100 A1)

‹› 2 Bolts M10 • 25

Removing

-

Remove rear final drive. Refer to => [ Rear Final Drive ] See: Service and Repair/Removal and Replacement/Rear Final Drive/Rear Final Drive.

-

Set rear final drive on a workbench.

-

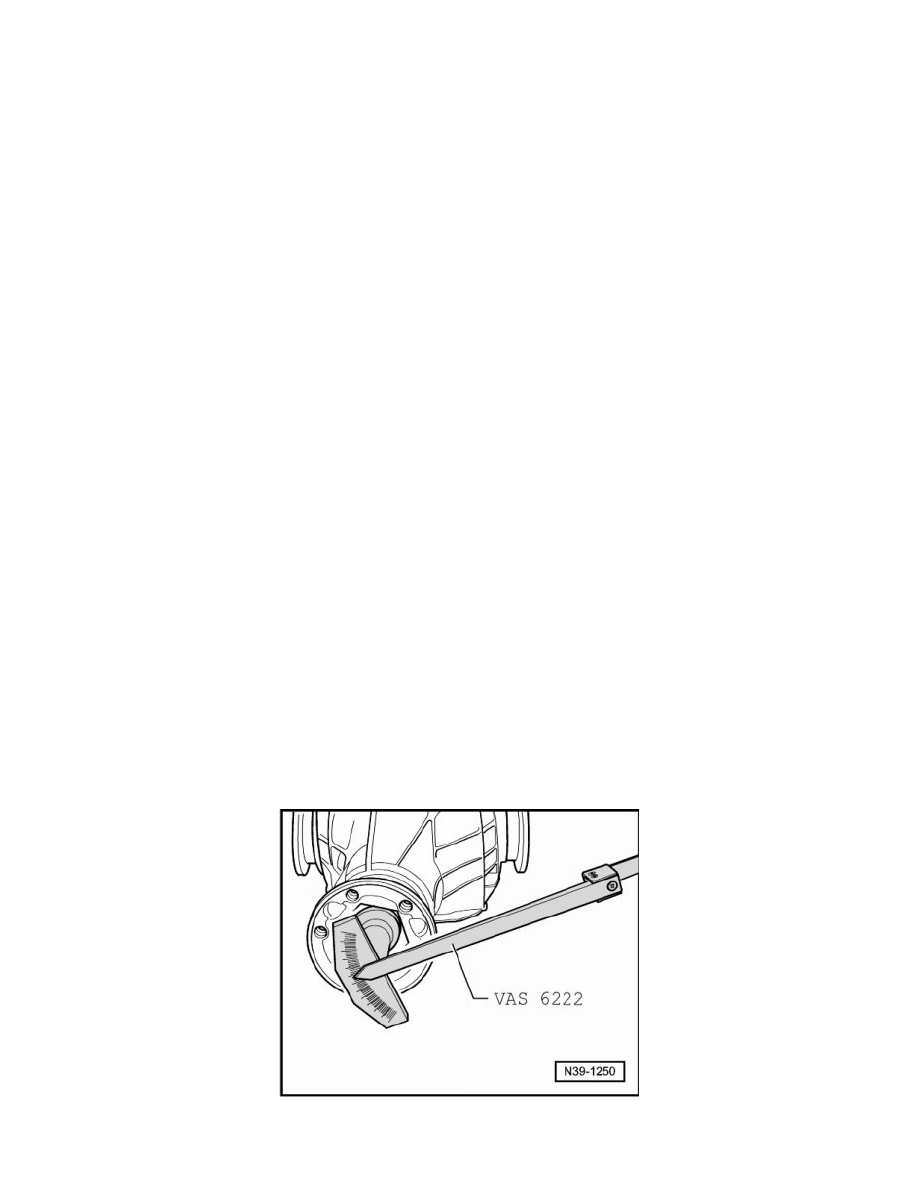

Before loosening drive pinion nut, measure friction torque.

-

Note this value. After the seal is replaced, friction torque must be restored to this value.

Use friction meter (VAS 6222).
