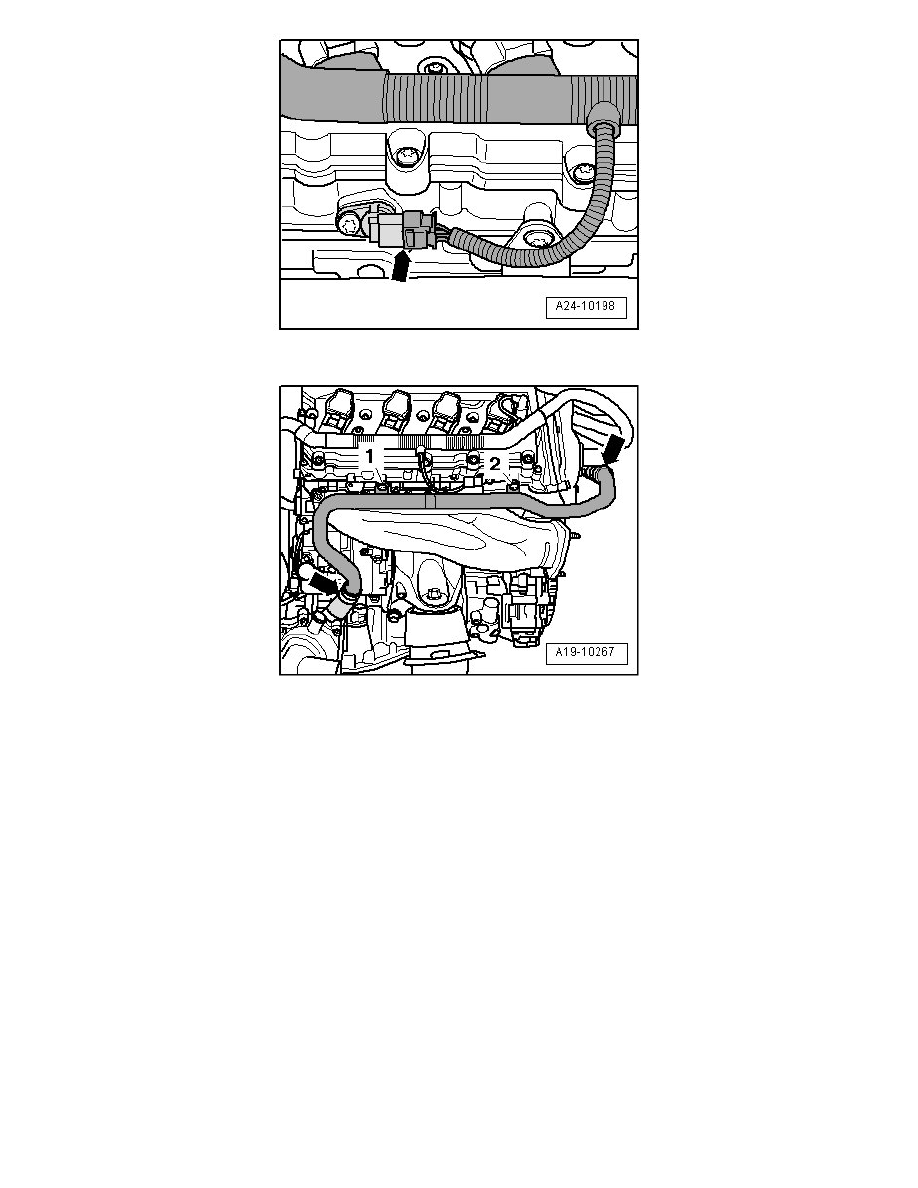

Remove the bolts - 1 - and - 2 -.

-

Remove left coolant pipe from coolant hoses - arrows -.

Installing

‹› Tightening specifications, refer to => [ Coolant Pipes Assembly Overview ] See: Coolant Pipes Assembly Overview.

Installation is in reverse order of removal, note the following:

‹› Replace O-rings.

‹› Secure all hose connections with hose clamps appropriate for the model.

-

Replace O-ring at guide tube for oil dipstick and insert guide tube into hole in oil pan (upper section).

-

Install the power steering pump supply pipe.

-

Fill hydraulic oil in power steering reservoir and bleed system.

-

Install throttle valve control module (J338).

-

Install crankcase ventilation pressure regulator valve.

-

Fill with coolant => [ Filling ] See: Service and Repair.
