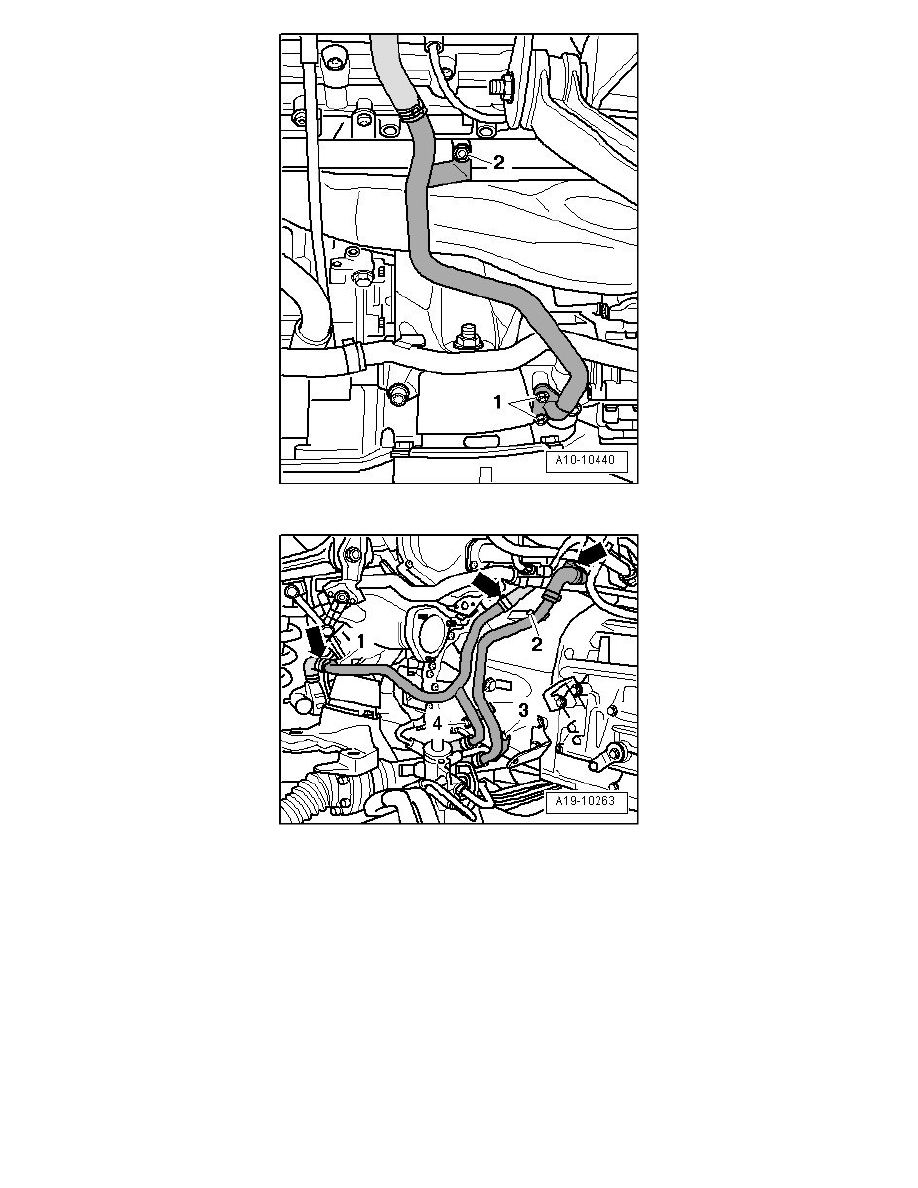

Remove bolts - 1 to 4 -.

-

Remove coolant hoses - arrows -.

-

Remove both rear left coolant pipes.

Installing

‹› Tightening specifications, refer to => [ Coolant Pipes Assembly Overview ] See: Coolant Pipes Assembly Overview.

Installation is in reverse order of removal, note the following:

‹› Replace O-rings.

‹› Secure all hose connections with hose clamps appropriate for the model.

-

Install left primary catalytic converter. Refer to => [ Left Primary Catalytic Converter ] See: Exhaust System/Catalytic Converter/Service and
Repair/Left Primary Catalytic Converter.

-

Install the power steering pump supply pipe.
