Audi Workshop Service and Repair Manuals

Coolant Line/Hose: Service and Repair
Right Coolant Pipe

Right Coolant Pipe

Special tools, testers and auxiliary items required

‹› Hose Clamp Pliers (VAS 6340)

‹› Hose Clamp Pliers (VAS 6362)

Removing

‹› All cable ties opened or cut during engine removal must be reinstalled at the same locations during installation.

-

Drain the coolant. Refer to => [ Cooling System, Draining and Filling ] See: Service and Repair.

-

Remove rear right coolant pipe. Refer to => [ Rear Right Coolant Pipe ] See: Rear Right Coolant Pipe.

-

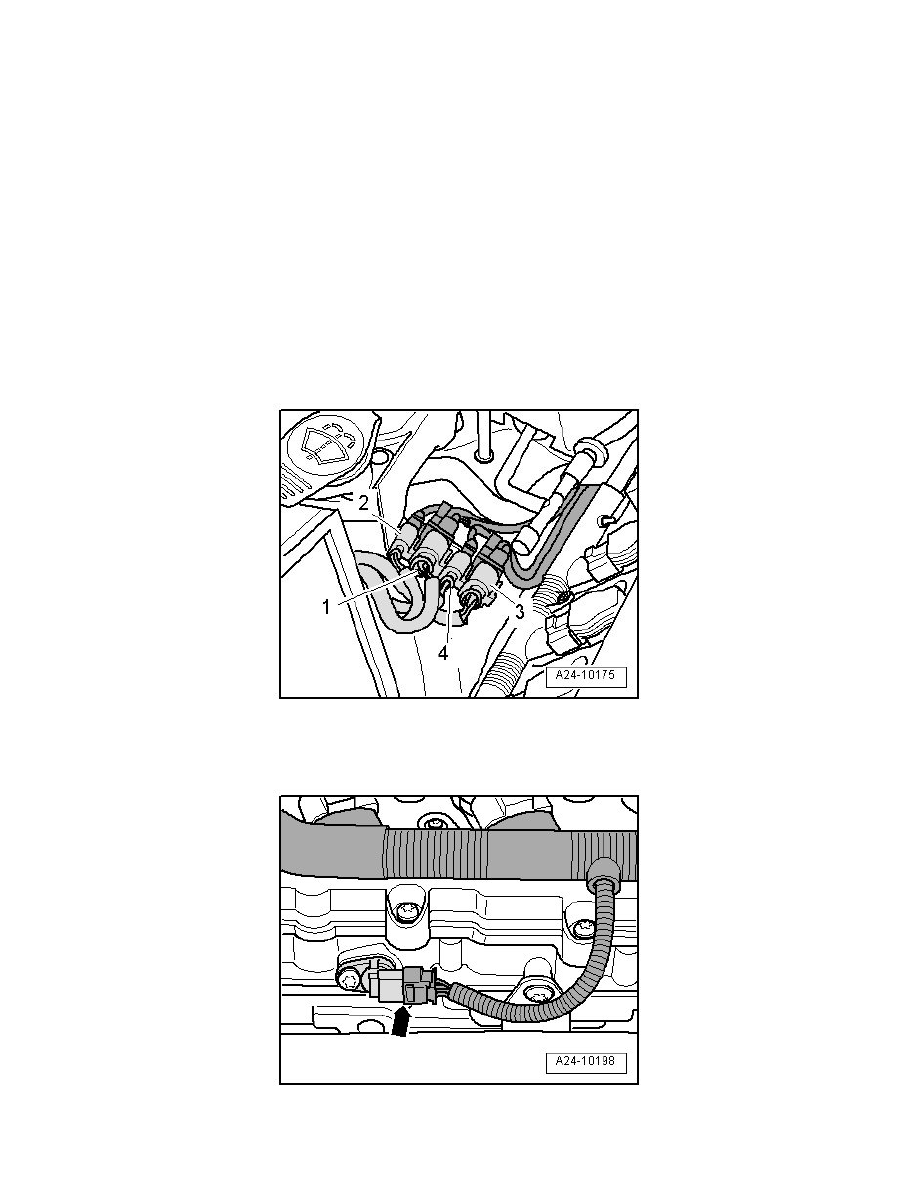

Remove electrical connectors - 1 to 4 - from bracket on right strut tower.

-

Remove connector bracket from strut tower.

-

Disconnect electrical harness connector - arrow - at Camshaft Position (CMP) sensor 3 (G300).

-

Remove the bolts - 2 - and - 3 -.
