Evaporator Case: Service and Repair

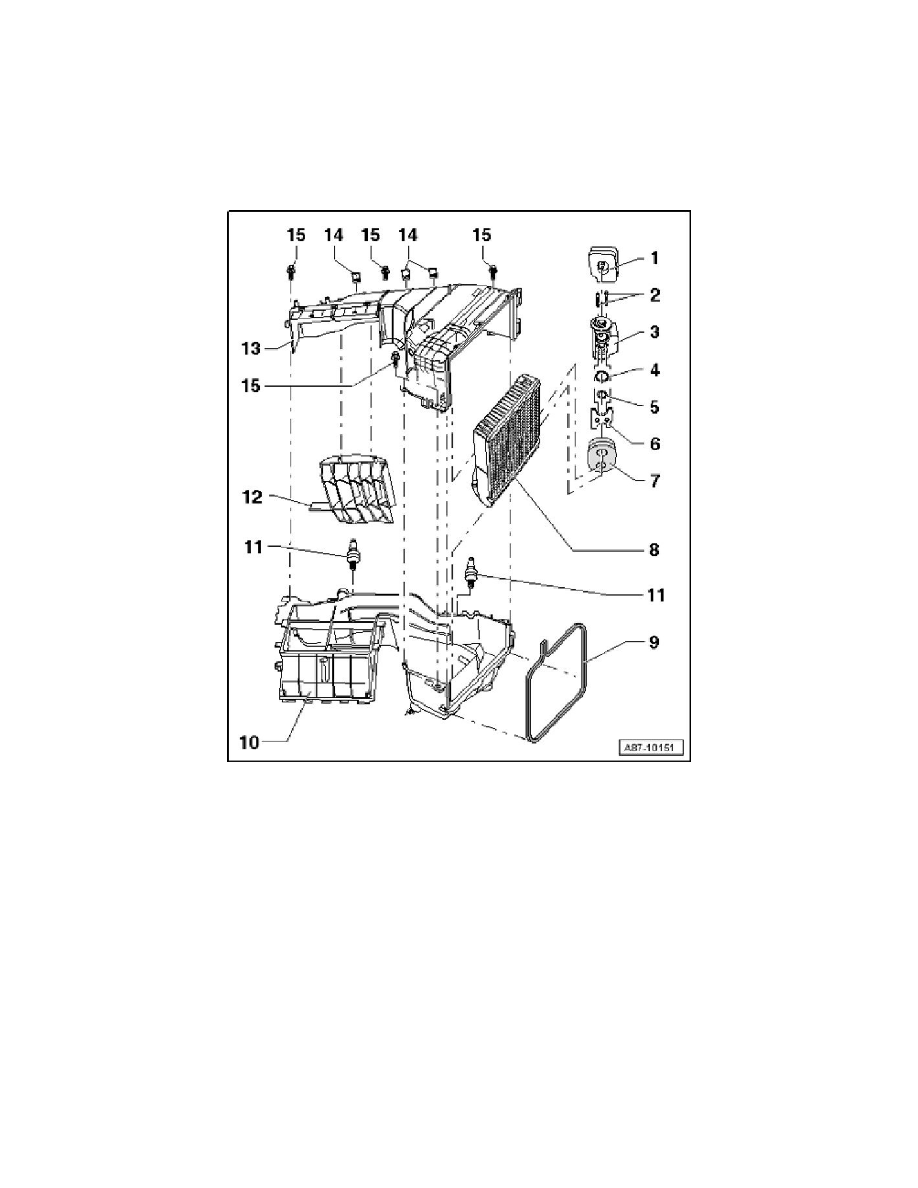

Front HVAC Unit Evaporator Housing, Disassembling and Assembling

-

A/C unit, removing and installing.

-

Attachments, removing from heating A/C unit and re-installing.

-

A/C unit, disassembling and assembling.
-

Remove air intake housing from heating A/C unit.

-

Remove air distribution housing with wiring harness from evaporator housing.

1

-

Foam seal
-

For seal at plenum chamber rear wall with heating A/C unit installed.

2

-

Bolt
-

Tightening torque 10 Nm

-

Removing and installing (removing and installing expansion valve).

3

-

Expansion valve
-

Observe the correct assignment, versions vary.

-

Checking function (checking cooling performance of A/C system).

4

-

O-ring seal
-

Lubricate lightly with refrigerant oil before installing.

5

-

O-ring seal
-

Lubricate lightly with refrigerant oil before installing.

6

-

Holding plate
-

For expansion valve (removing and installing expansion valve).

7

-

Foam seal
-

For seal of evaporator refrigerant pipes on evaporator housing.

8

-

Evaporator
-

With foam seal, check before installing.

-

Insert evaporator into lower section of evaporator housing..

9

-

Sealing cord
-

For sealing connection between evaporator housing and air intake housing.

10

-

Lower section of evaporator housing
