Drive Belt: Service and Repair

Ribbed Belt

Removing

-

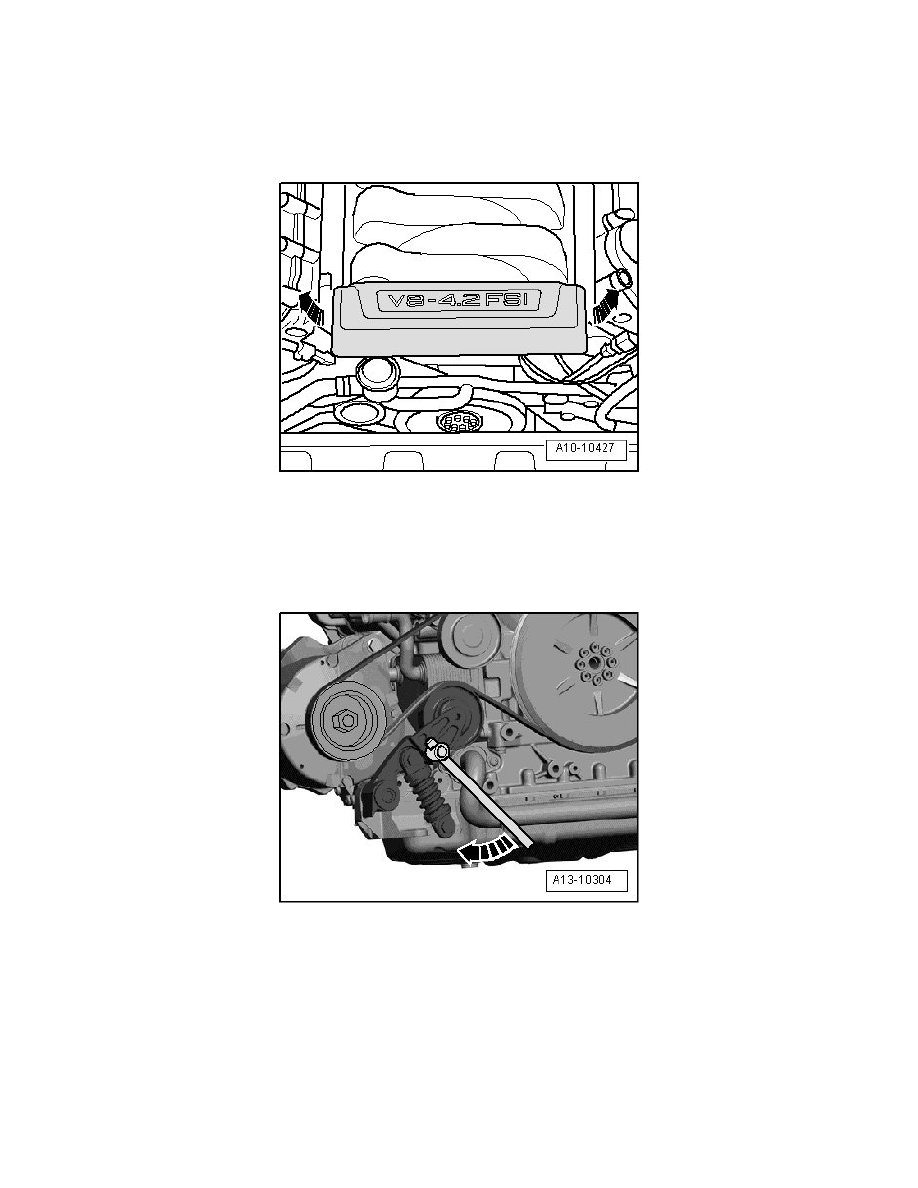

Pull front engine cover off - arrows -.

CAUTION!
Risk of destroying due to reversed running direction on a used ribbed belt.

‹› Before removing ribbed belt, marking running direction with chalk or felt-tip pen for reinstallation later.

-

Pivot tensioning device in direction of - arrow - to relieve tension on ribbed belt.

-

Remove ribbed belt and release tensioning device.

Installing

Installation is in reverse order of removal, note the following:

-

Route ribbed belt - 2 - over belt pulley in the specified sequence.
