Fuel Pressure Release: Service and Repair

Before Opening High Pressure Fuel Injection System

CAUTION!
The fuel injection system is separated into a high-pressure section (max. approximately 150 bar) and a low-pressure section
(approximately 7 bar).

Before opening high pressure parts, for example removing high pressure pump, fuel rail, fuel injectors, fuel pipes or Fuel Pressure Sensor
(G247), fuel pressure in high pressure area must be reduced to a residual pressure of approximately 7 bar. The procedure for this is as
follows.

Special tools, testers and auxiliary items required

‹› Vehicle Diagnostic, Testing, and Information System (VAS 5051B)

High fuel pressure, reducing

-

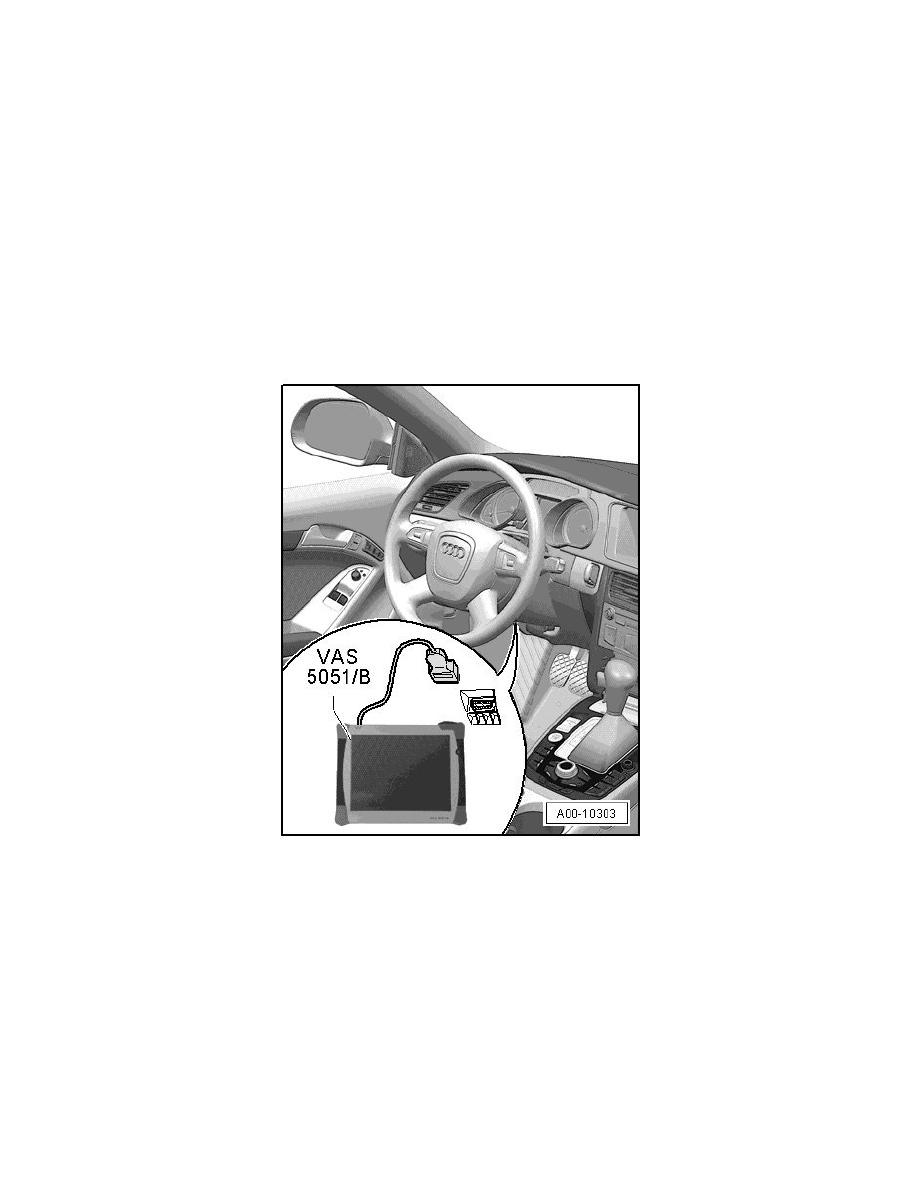

Connect (VAS 5051B).

-

Start engine and run at idle speed.

-

Select "engine electronics" in OBD.

-

Then select "Measured values" read out.

-

Select measured value block 140.

-

With the engine running in idle, the fuel pressure will be displayed in display field 3.

‹› Specified value: between 35 and 45 bar

-

With the engine idling, remove the fuse - 16 in the relay and fuse carrier in the E-box - for the Fuel Pump Control Module (J538). Current fuse.
