Knee Diverter: Service and Repair
Upper Instrument Cover, Driver Side Knee Bar

Upper Instrument Cover, Driver Side Knee Bar

Special tools, testers and auxiliary items required

-

Trim removal wedge 3409

Removing

-

Remove lower instrument panel trim on driver side.

CAUTION:
-

Always follow the removal sequence when removing the upper instrument panel cover (knee bar).

-

Not following the removal sequence may result in damaging the instrument panel.

-

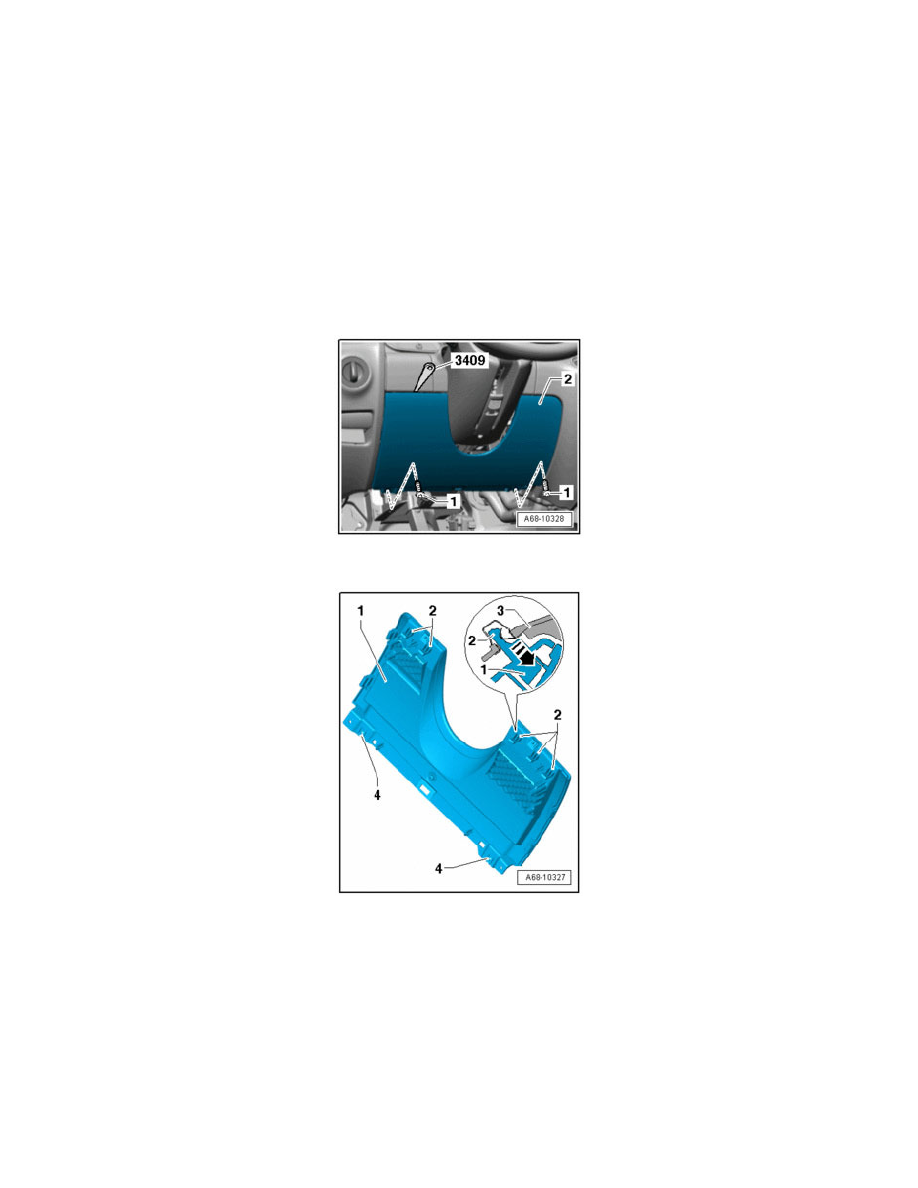

Place the trim removal wedge 3409 between the instrument panel and the upper instrument panel cover (knee bar) as shown in the illustration.

-

Carefully unclip the upper instrument panel cover (knee bar) - 1 - hooks - 2 -.

NOTE:  The upper instrument panel cover (knee bar) is not illustrated.

-

Remove the upper instrument panel cover (knee bar) - 1 - in - direction of arrow - out of the hooks - 2 - and out of the instrument panel - 3 -.
