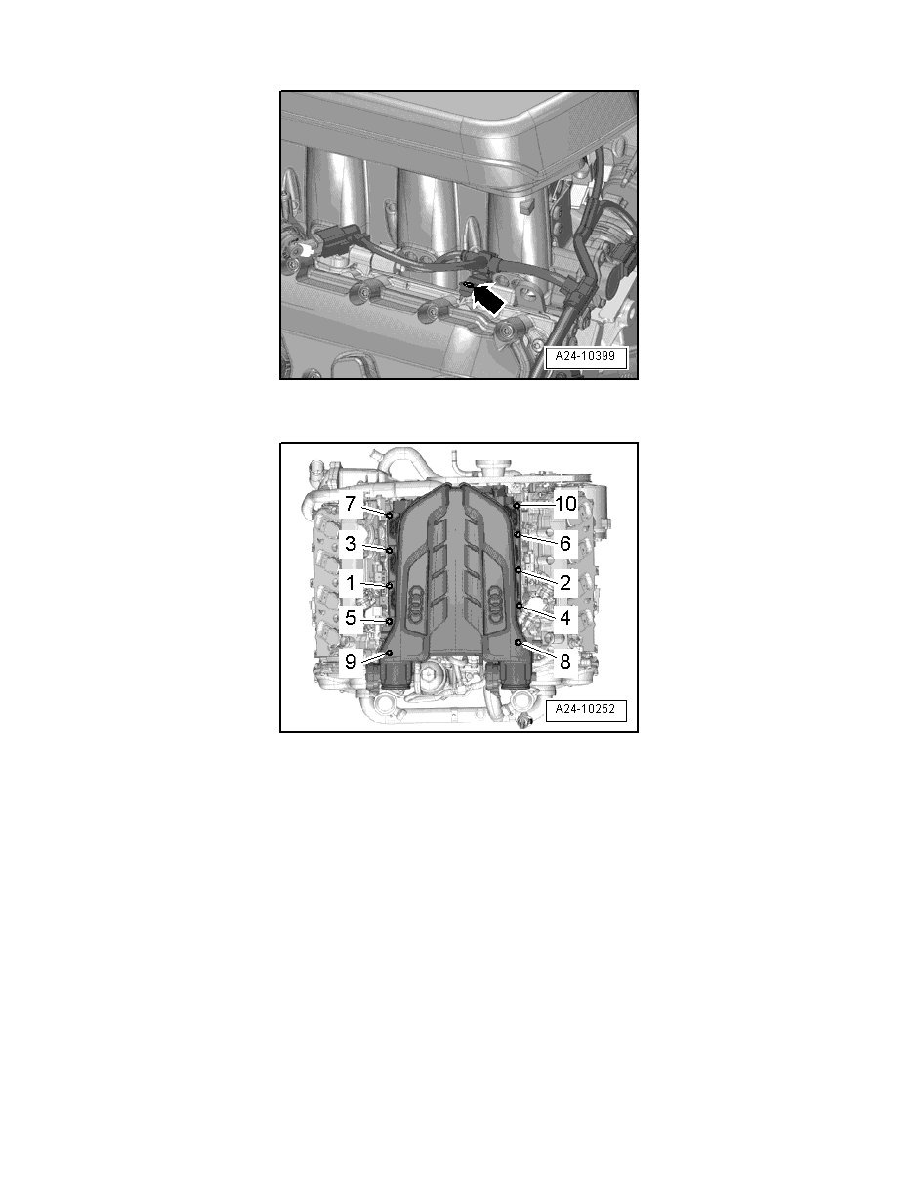

Remove the bolt - arrow - and move the bracket with the wiring harness to the side.

-

Remove the bolts in sequence - 10 to 1 - and remove the intake manifold.

‹› Seal intake channels in cylinder heads with clean cloths.

Installing

‹› Tightening specifications, refer to => [ Intake Manifold Assembly Overview ] See: Intake Manifold Assembly Overview and => [ Intake Manifold

Tightening

Sequence (optional) ] See: Intake Manifold Assembly Overview.

Installation is in reverse order of removal, note the following:

‹› Replace the seals

‹› Secure all hose connections using hose clamps appropriate for the model type.

‹› During installation, all cable ties must be installed at the same location.

-

Install the engine compartment trim.
