Steering Gear: Locations

Steering Gear: Locations

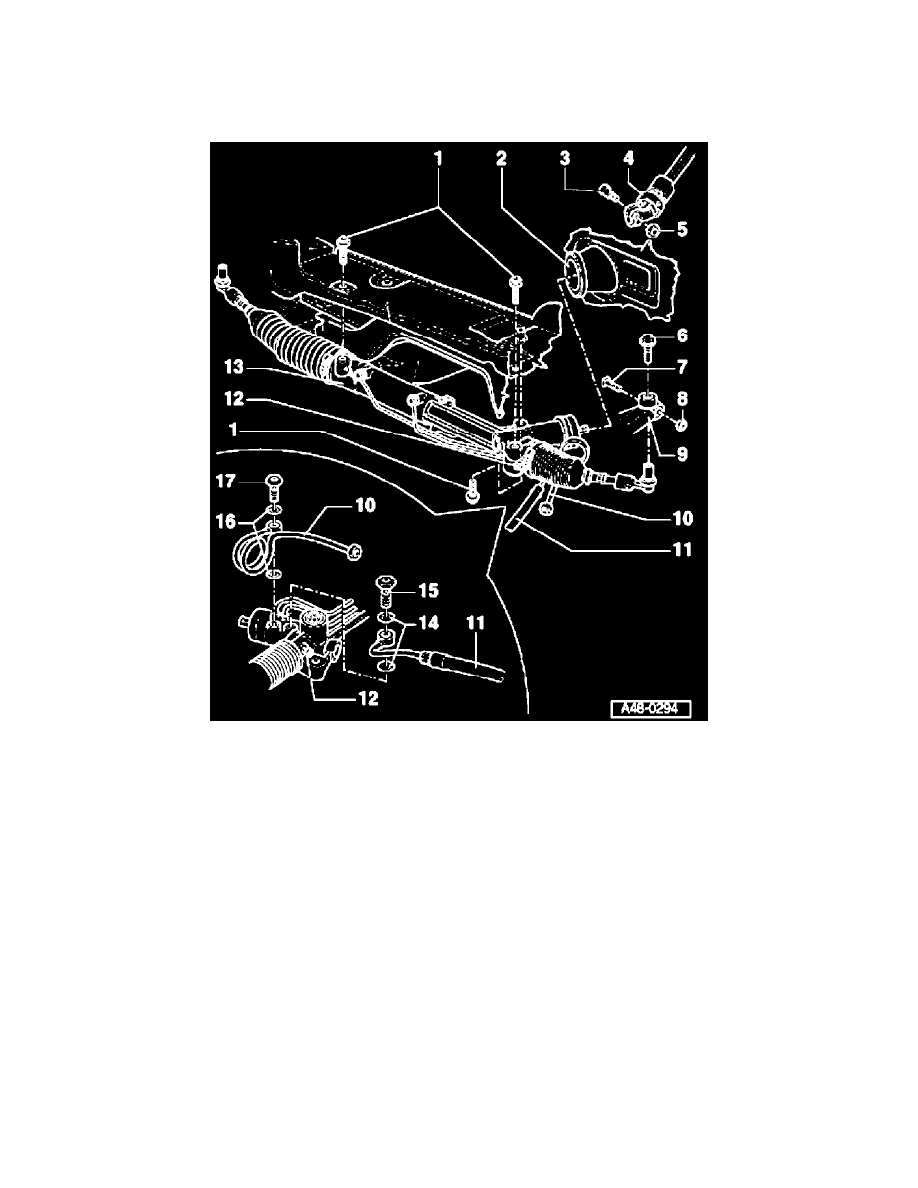

Power steering gear, assembly overview

For vehicles from model year 1999

1. Hex bolt, 67 Nm
2. Boot seal

^

Check for tears and scuffing

3. Eccentric bolt

^

Torx T50

^

To release tension, turn clockwise.

^

To tension, turn counterclockwise.

4. Steering column
5. Self-locking hex nut, 30 Nm

^

Always replace

6. Screw and washer assembly, 7 Nm

^

For adjusting toe-in

7. Bolt
8. Self-locking nut, 45 Nm

^

Always replace

9. Steering knuckle from wheel bearing housing

10. Pressure line

^

Tighten union nut to 40 Nm, item no. 4

^

Note installation position:
-

At steering gear refer to Fig. 2

11. Return hose

^

Note installation position:
-

At steering gear refer to Fig. 2

12. Cylinder bolt, 13 Nm
