Water Pump: Locations

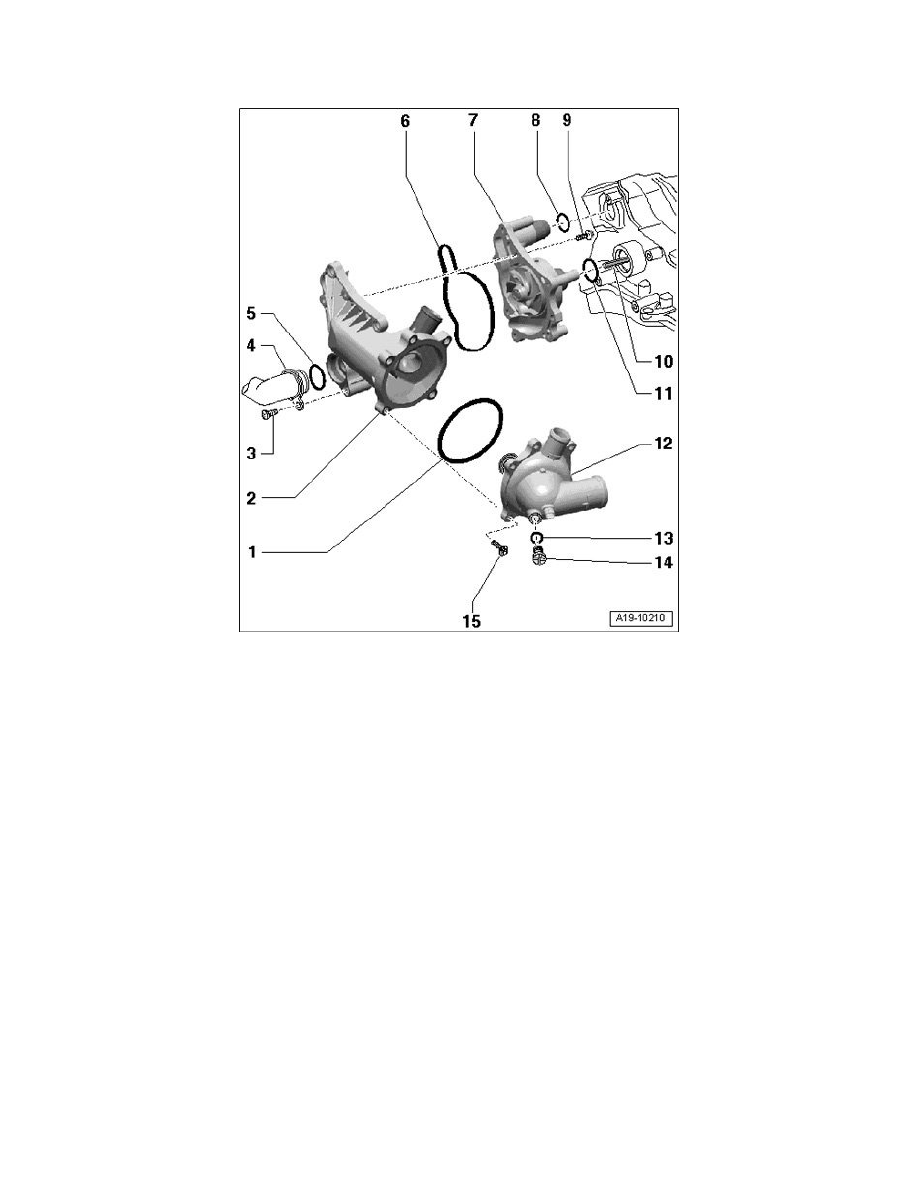

Coolant pump and coolant regulator, component overview

1 -

Seal

^

Replace

2 -

Coolant pump housing

3 -

8 Nm plus an additional 90° (1/4 turn)

^

Replace

4 -

Front coolant line

5 -

O-ring

^

Replace

6 -

Seal

^

Replace

7 -

Coolant pump

8 -

O-ring

^

Replace

9 -

9 Nm

10 -

Drive shaft for coolant pump

11 -

O-ring

^

Replace

12 -

Thermostat housing
