Camshaft Bearing: Specifications

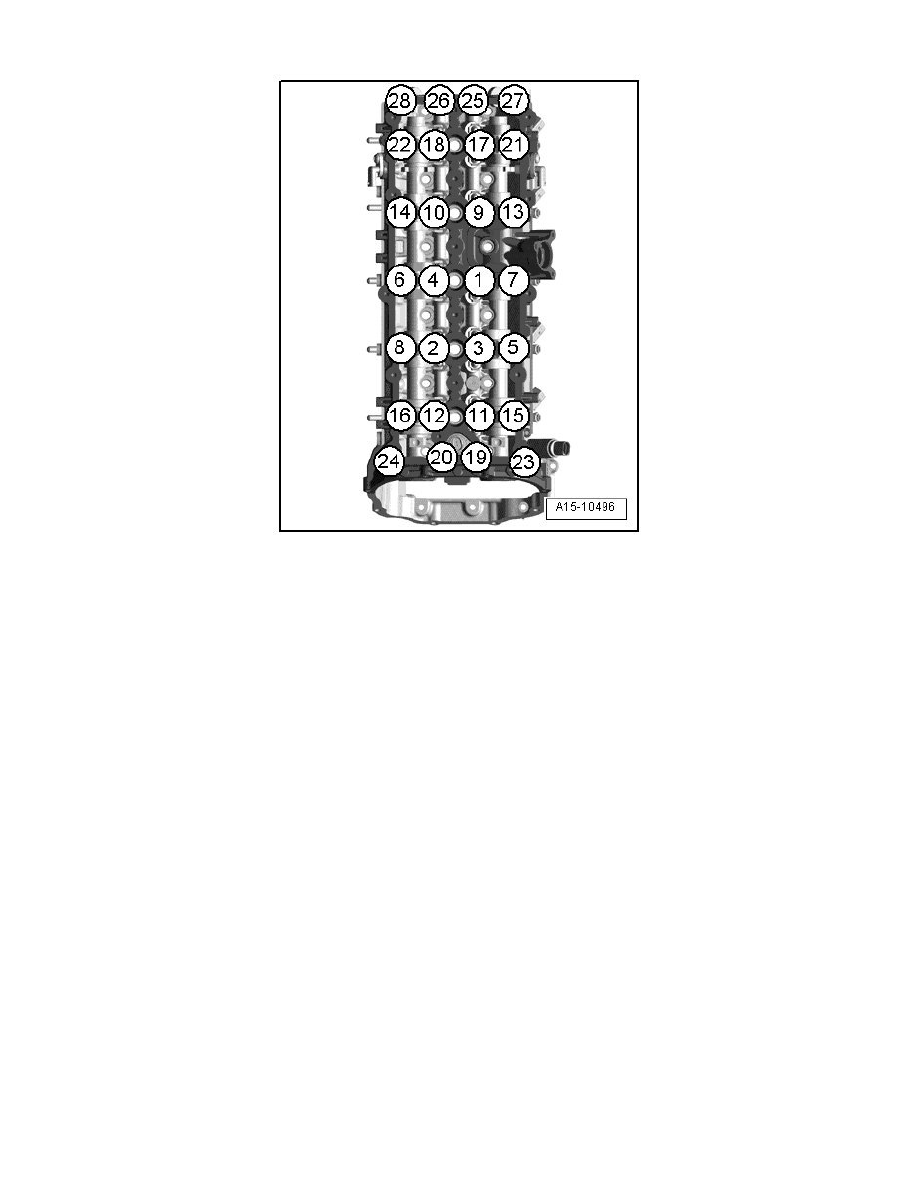

Camshaft guide frame bolts

Step 1. Bolts 1 to 28 ................................................................................................................. Install by hand until the bolt heads touch the guide frame.
Step 2. Bolts 1 to 28 ........... Turn further one turn in several steps until the guide frame touches the cylinder head completely and until an 8 Nm torque

is achieved.

Step 3. Bolts 1 to 28 ................................................................................................................................................................................................... 8 Nm
Step 4. Bolts 1 to 28 ................................................................................................................................................................... Tighten an additional 90°
