Crankshaft: Service and Repair

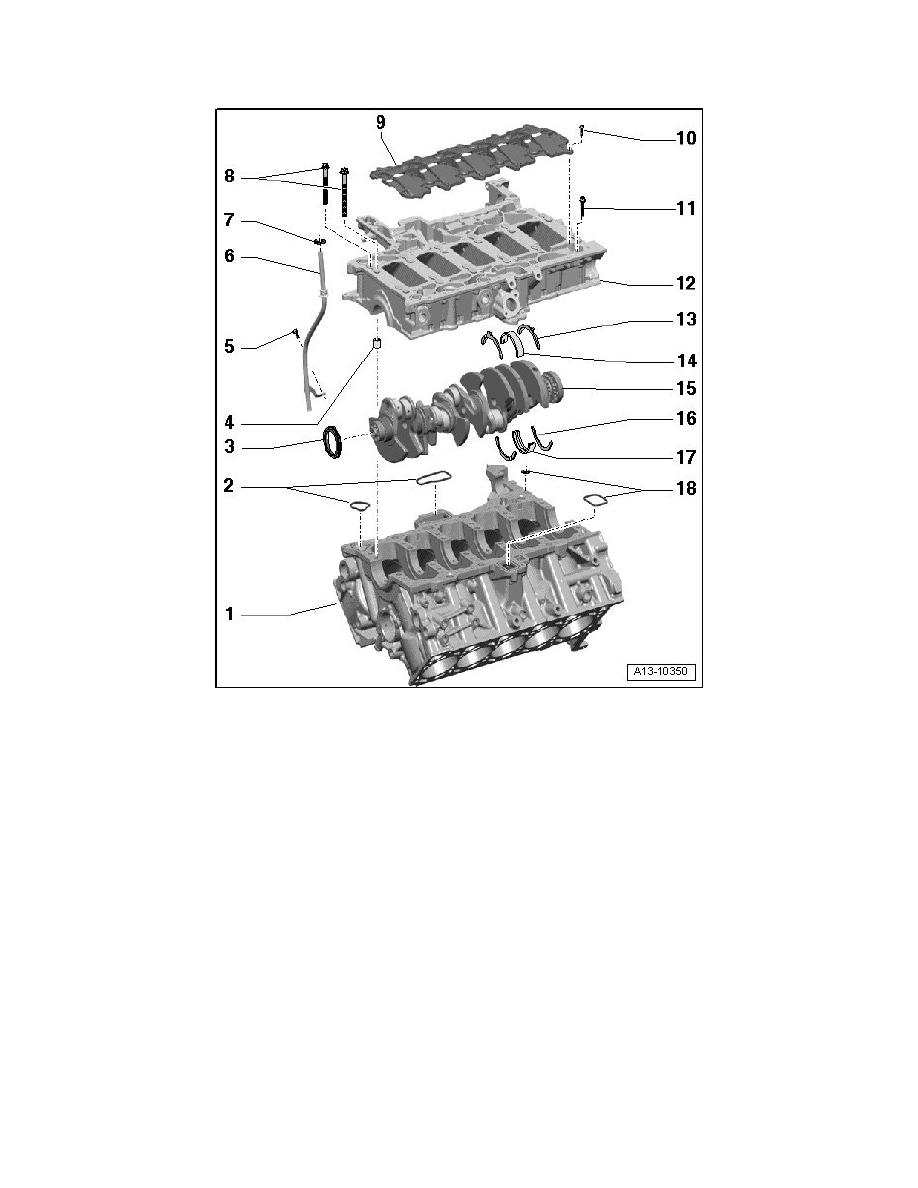

Crankshaft Assembly Overview

1

Cylinder block

‹› Paired to - 12 -

‹› Sealant applied on cylinder block (for guide frame), refer to => [ Guide Frame Sealant Application on Cylinder Block ]

2

Seals

‹› Replace

3

Crankshaft Shaft Seal, Belt Pulley Side

‹› Replacing, refer to => [ Crankshaft Shaft Seal, Belt Pulley Side, Replacing ] See: Seals and Gaskets/Front Crankshaft Seal/Service and Repair.

4

Alignment bushing

‹› 3 pieces

‹› Insert into guide frame

‹› Installed location, refer to => [ Installation Position of Alignment Bushings ]

5

9 Nm

6

Guide tube for oil dipstick
