Switch the ignition off.

Specified value: battery voltage.

If the specified value was not obtained:

-

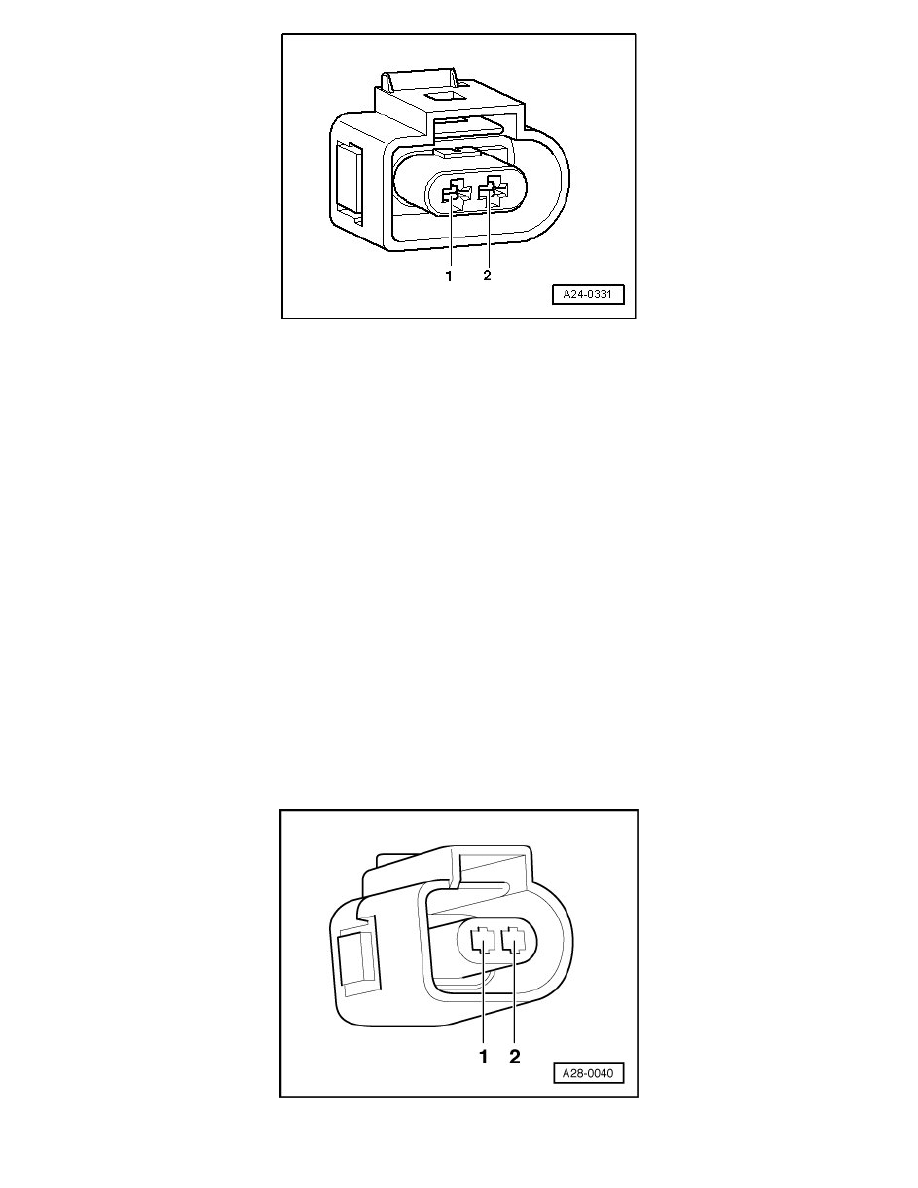

Check the wiring from the Secondary Air Injection (AIR) Solenoid Valve (N112) electrical harness connector terminal 1 to the Engine Component
Power Supply Relay (J757) terminal 2/87 for a short circuit to Ground (GND), or an open circuit.

-

Check the electrical harness connector for damage, corrosion, lose or broken terminals.

-

If necessary, repair the wiring connection.

If no malfunctions are found in the wiring:

Checking wiring connections

If the manufacturers test box is being used. Perform the following step.

-

Install the test box.

If the manufacturers test box is not being used. Perform the following step.

-

Remove the Engine Control Module (ECM) (J623).

-

Using a multimeter, check the Secondary Air Injection (AIR) Solenoid Valve (N112) electrical harness connector terminal 2 to the Engine Control
Module (ECM) (J623) electrical harness connector T94a terminal 72 for an open circuit.
