Headlamp Alignment Control Module: Service and Repair

Headlamp Range Control Module

Removing

-

If the control module was replaced, select the "Replace" function for the respective control module in "Guided Fault Finding" or Guided Functions
Vehicle diagnosis, testing and information system VAS 5051.

-

Remove instrument cluster. Refer to => [ Instrument Cluster ] See: Instrument Panel, Gauges and Warning Indicators/Instrument Cluster /
Carrier/Service and Repair/Instrument Cluster.

-

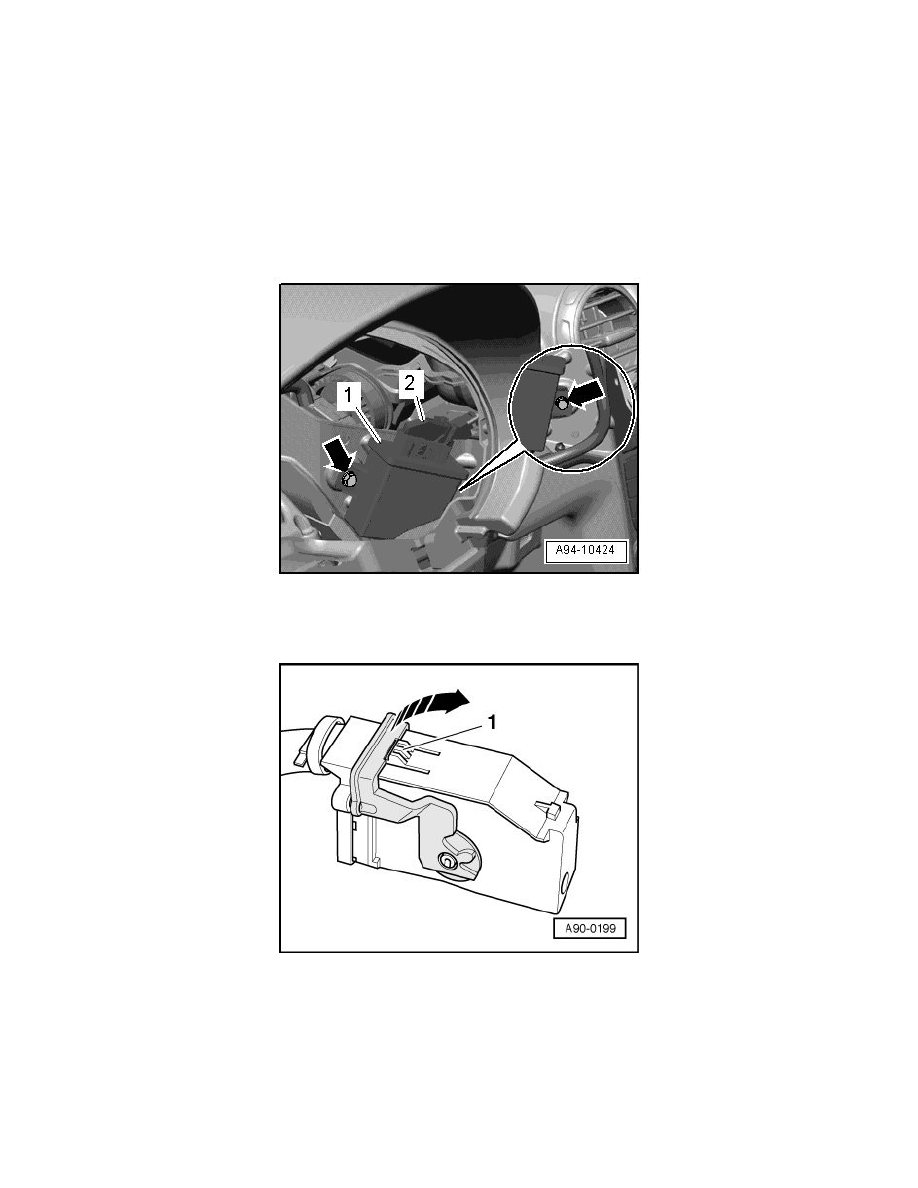

Remove bolts - arrows - and remove Headlamp Range Control Module (J431) - item 1 -.

-

Disconnect electrical connector - 2 -.

-

To disconnect electrical connector, press catch - 1 -, turn retaining bracket in - direction of arrow - and remove connector.

Installing

‹› Tightening specification, refer to => [ Automatic Headlamp Vertical Aim Control Assembly Overview ] See: Lighting and

Horns/Headlamp/Service and Repair/Removal and Replacement/Automatic Headlamp Vertical Aim Control Assembly Overview.

Install in reverse order of removal, observing the following:

-

Install instrument cluster, refer to => [ Instrument Cluster ] See: Instrument Panel, Gauges and Warning Indicators/Instrument Cluster /
Carrier/Service and Repair/Instrument Cluster.
