Steering Column Control Module: Diagrams

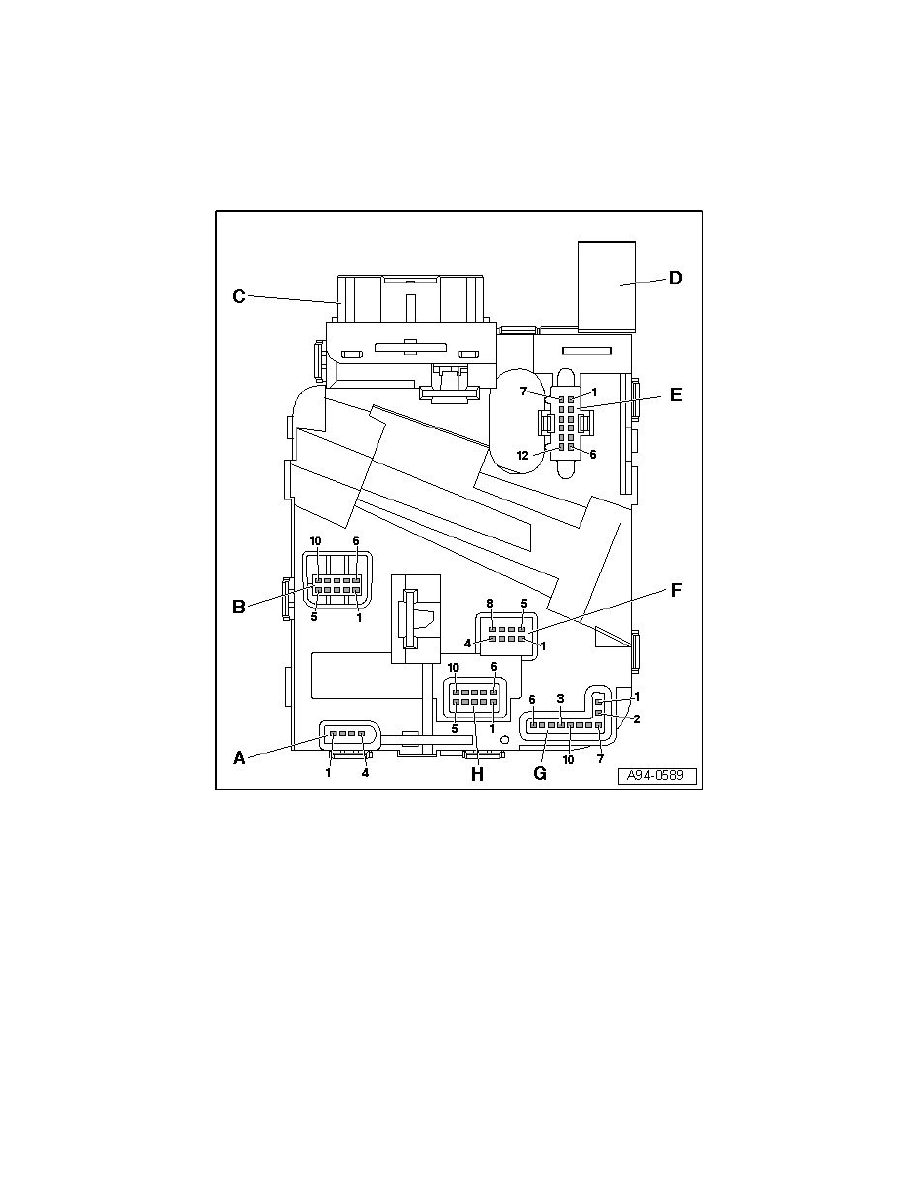

Steering Column Electronic Systems Control Module Connector Assignment

The Steering Column Electronic Systems Control Module (J527) is part of the complete system "steering column switch module (SCSM)". and
receives signals from steering column switch, for example.

Check Steering Column Electronic Systems Control Module (J527) in Guided Fault Finding Vehicle diagnosis, testing and information system VAS
5051.

A - Tiptronic Switch Connector Mount

1 - Analog value Tiptronic left down

2 - Ground Tiptronic left

3 - Ground Tiptronic right

4 - Analog value Tiptronic left up

B - Turn Signal/Cruise Control Connector Mount

1 - Voltage supply (terminal 15)

2 - Locked "Off"

3 - Res ("+")/Set ("-")

4 - On/off
