Arm/Disarm Switch: Locations

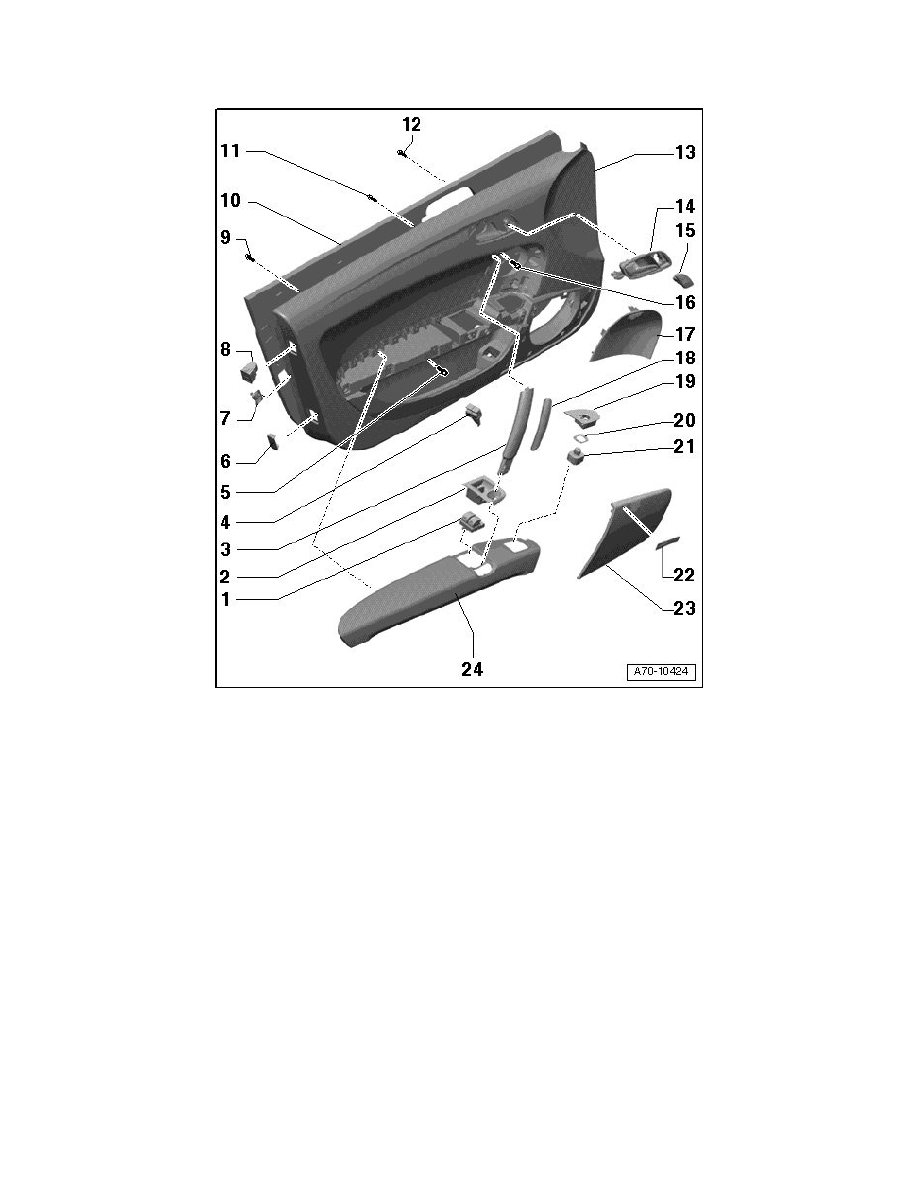

Door Trim Assembly Overview

1

Window Regulator Switch

‹› Driver side: Power Window Control Head (in drivers's door) (E512)

‹› Passenger side: Window Regulator Switch (in RF door) (E107)

2

Switch Mount

‹› For window regulator switch

‹› Removing and Installing, refer to => [ Window Regulator Switch Mount ] See: Body and Frame/Doors, Hood and Trunk/Doors/Front

Door/Front Door Panel/Service and Repair/Door Trim

3

Pull Handle

‹› Removing and Installing, refer to => [ Pull Handle ] See: Body and Frame/Doors, Hood and Trunk/Doors/Front Door/Front Door

Panel/Service and Repair/Door Trim

4

Rear Lid Remote Control Lock Switch (E233) and Fuel Tank Lid Unlock Button (E319)

5

Bolt

‹› For door trim

‹› Tightening specification - 2.8 Nm
