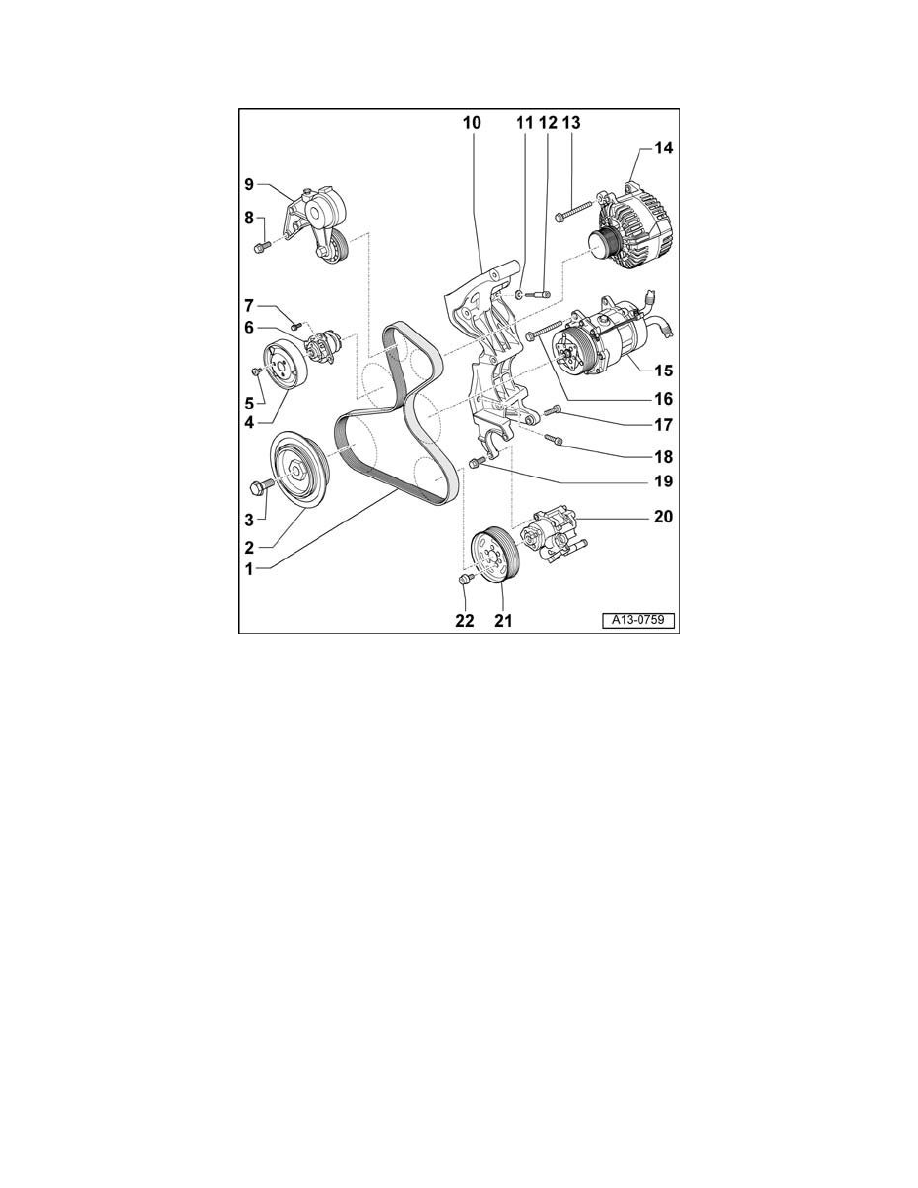

Poly V-belt, component overview

Note:

Before removing, mark the direction of rotation of the poly V-belt with chalk or a felt-tipped pen. If the belt runs in the opposite direction when it
is reinstalled, this can cause breakage. Ensure that the belt is properly seated in the pulleys when installing.

1 - Poly V-belt

^

Poly V-belt routing Go to Fig. 1

^

Check for wear

^

Do not kink

2 - Vibration damper

^

With pulley for poly V-belt

3 - 100 Nm + 90 degrees (1/4 turn) further

^

Replace

^

Use counterhold tool T10069 to loosen and tighten

4 - Pulley for coolant pump

5 - 20 Nm

6 - Coolant pump

7 - 8 Nm
