26 12 011

Replacing grooved ball bearing in centre
mount of propeller shaft

Special tools required:

23 1 160

33 3 202

33 3 203

Necessary preliminary tasks:

Replace propeller shaft centre mount

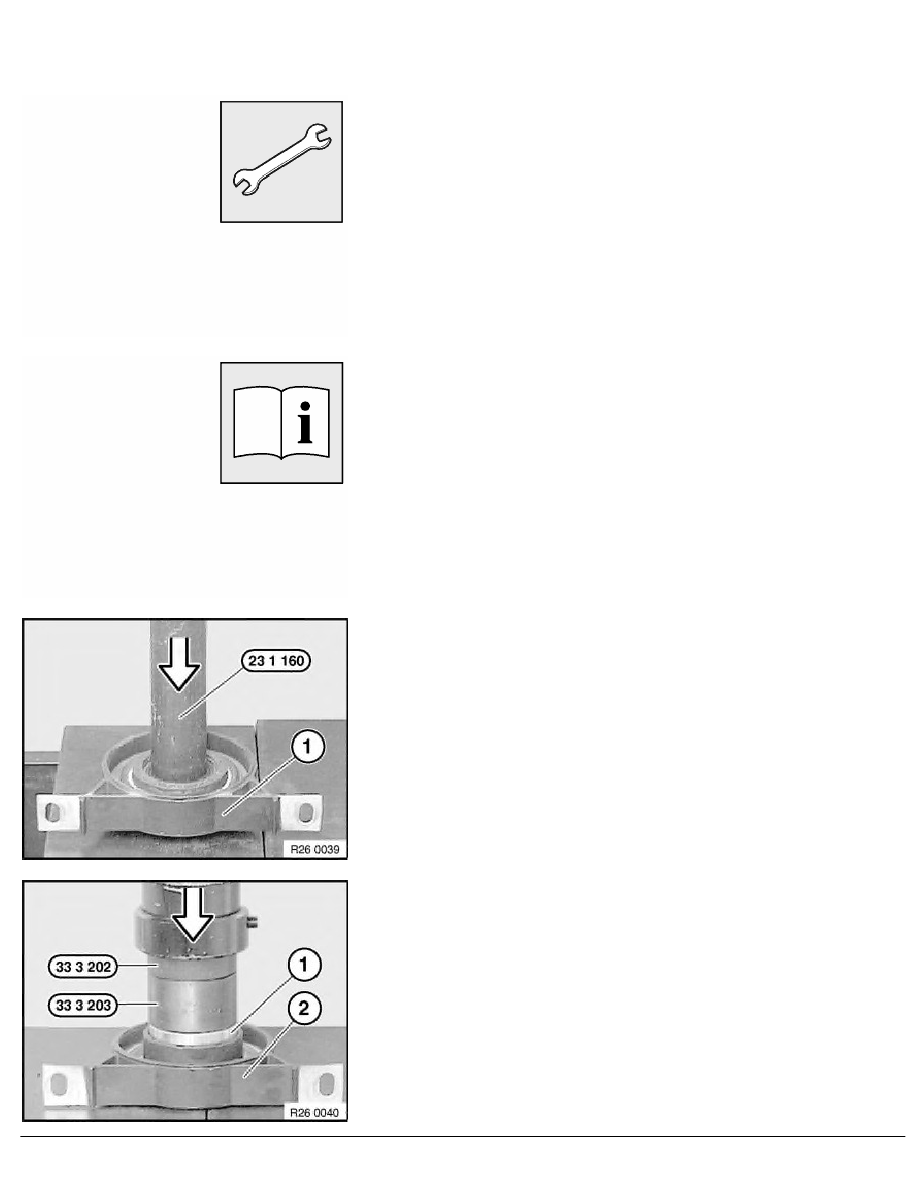

Press grooved ball bearing using special tool 23 1 160  out of
centre mount (1).

Note:

Illustration shows E46.

Coat rubber-coated bearing seat of centre mount (2) with
Circolight.

Circolight, refer to BMW Parts Service.

Using special tools 33 3 202  / 33 3 203 , press new grooved
ball bearing (1) into centre mount (2).

Note:

Illustration shows E46.

RA  Replacing grooved ball bearing in centre mount of propeller shaft
