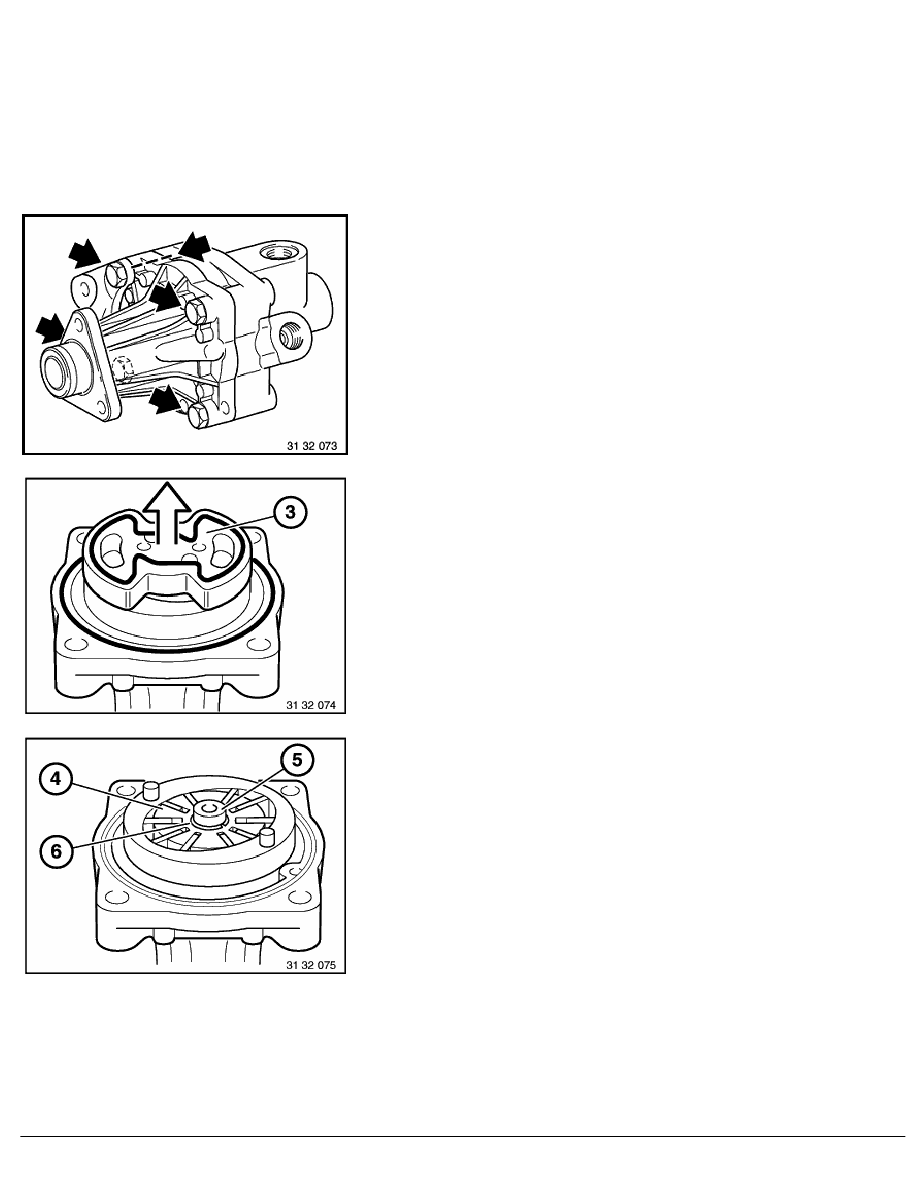

Dismantling and assembling vane pump (ZF
pump)

- Pump removed -

Absolute cleanliness is essential when working on power-
steering pump.

Remove pulley.

Mark bracket on pump housing.

Unscrew bolts and take off body.

Remove face plate (3).

Press rotor (4) on shaft (5) in downward direction.

Remove circlip (6) and pull shaft out of body.

Remove rotor (4).
