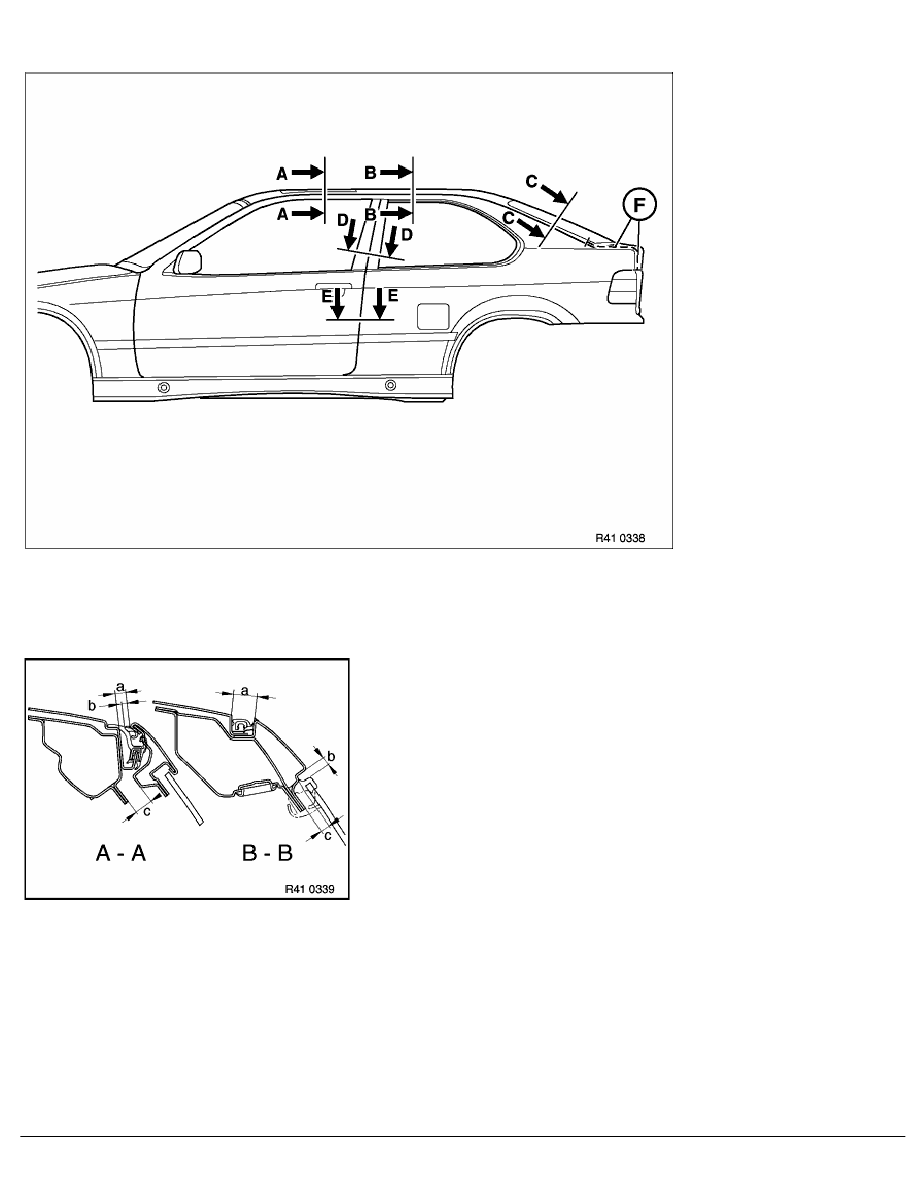

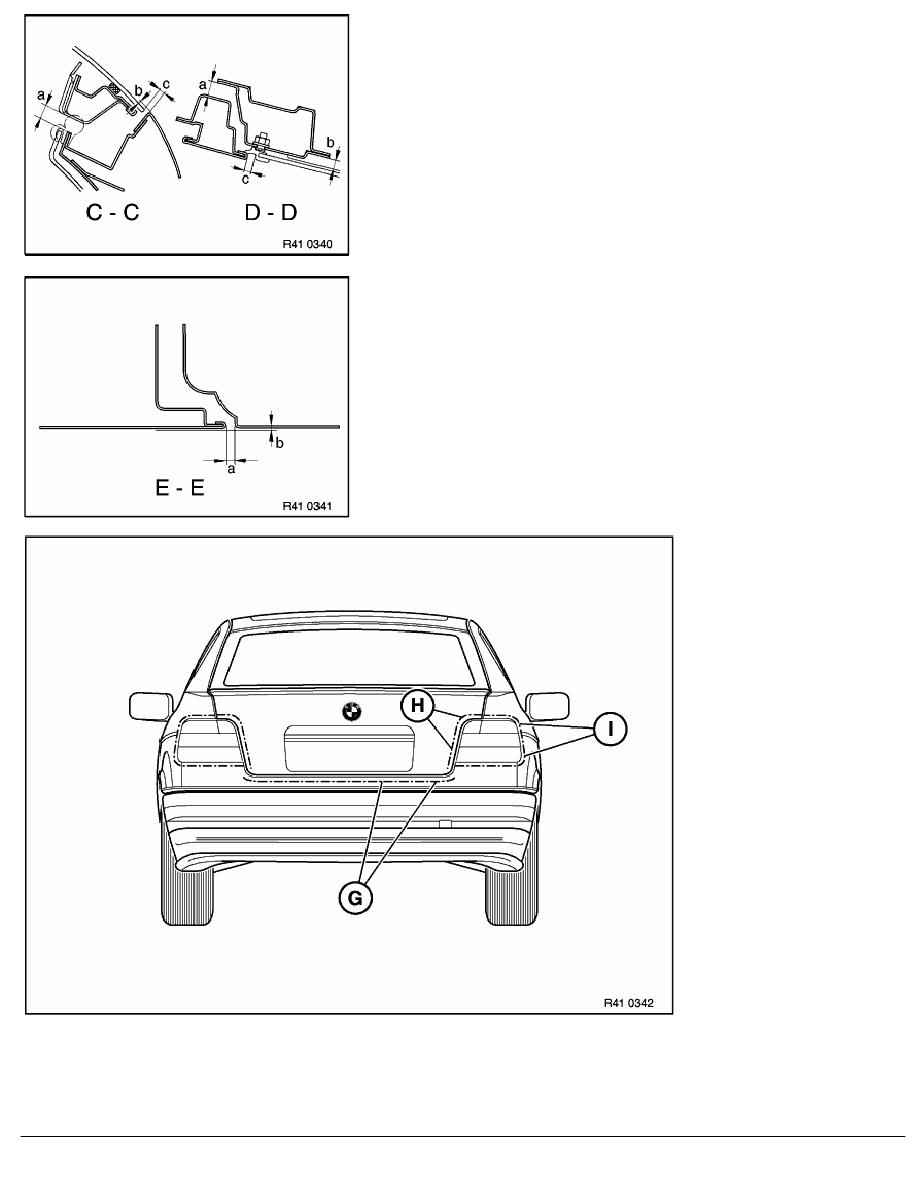

C - C

a = 12.5mm

±

 2 mm

b = 2 mm

c = 4.5 mm

±

 1.5 mm

D - D

a = 14 mm

±

 1 mm

b = 7 mm

±

 1 mm

c = 6 mm + 0.5 / - 1 mm

E - E

a = 5 mm + 0.5 / - 1 mm

b = 1 mm / -1 mm

For area "G" seam dimension = 6 mm + 1 / - 0.5 mm.

For area "H" seam dimension = 5 mm + 1 / - 0.5 mm.

For area "I" seam dimension = 4 mm + 1 / - 0.5 mm.

RA  Window and door seams on E36 compact
