41 14 510

Replacing left or right rear wheel housing
(side panel removed) (compact)

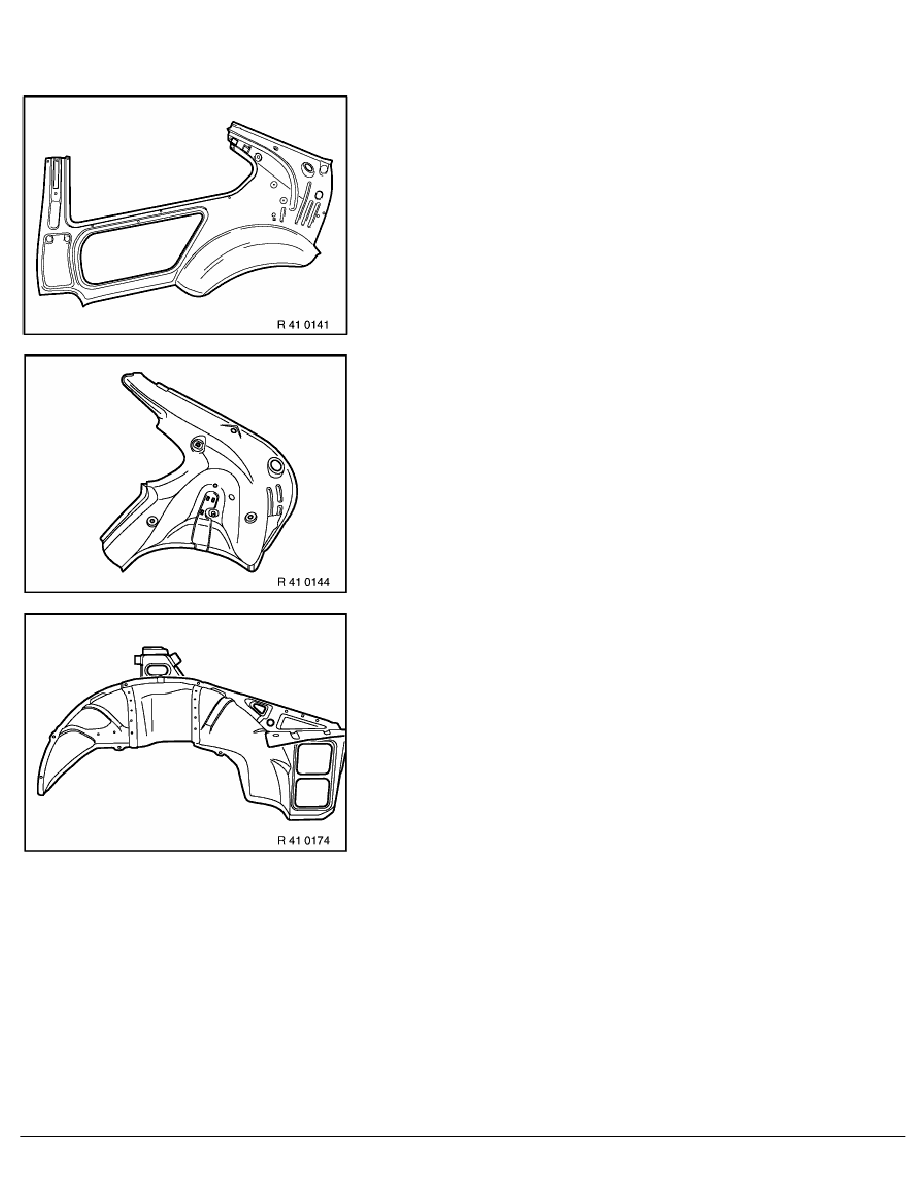

This work includes the replacement of the following components:

Outer section of wheel arch with side frame (inner side panel).

Partial replacement of reinforcement of C-pillar.

Wheel housing inner section

Instructions on body repair,

refer to 41 00

Place vehicle on straightening bench.

Remove or disconnect following parts:

-

Brake pipes, left/right

-

Shock absorber on trailing arm, left/right

-

Rear axle carrier

Further scope, same as replacing rear left outer section of wheel
arch (side wall removed),

refer to 41 14 500

RA  Replacing left or right rear wheel housing (side panel removed) (compact)
