41 14 172

Replacing rear inside left wheel arch (Z3)

Instructions on body repair,

refer to 41 00

Place vehicle on straightening bench.

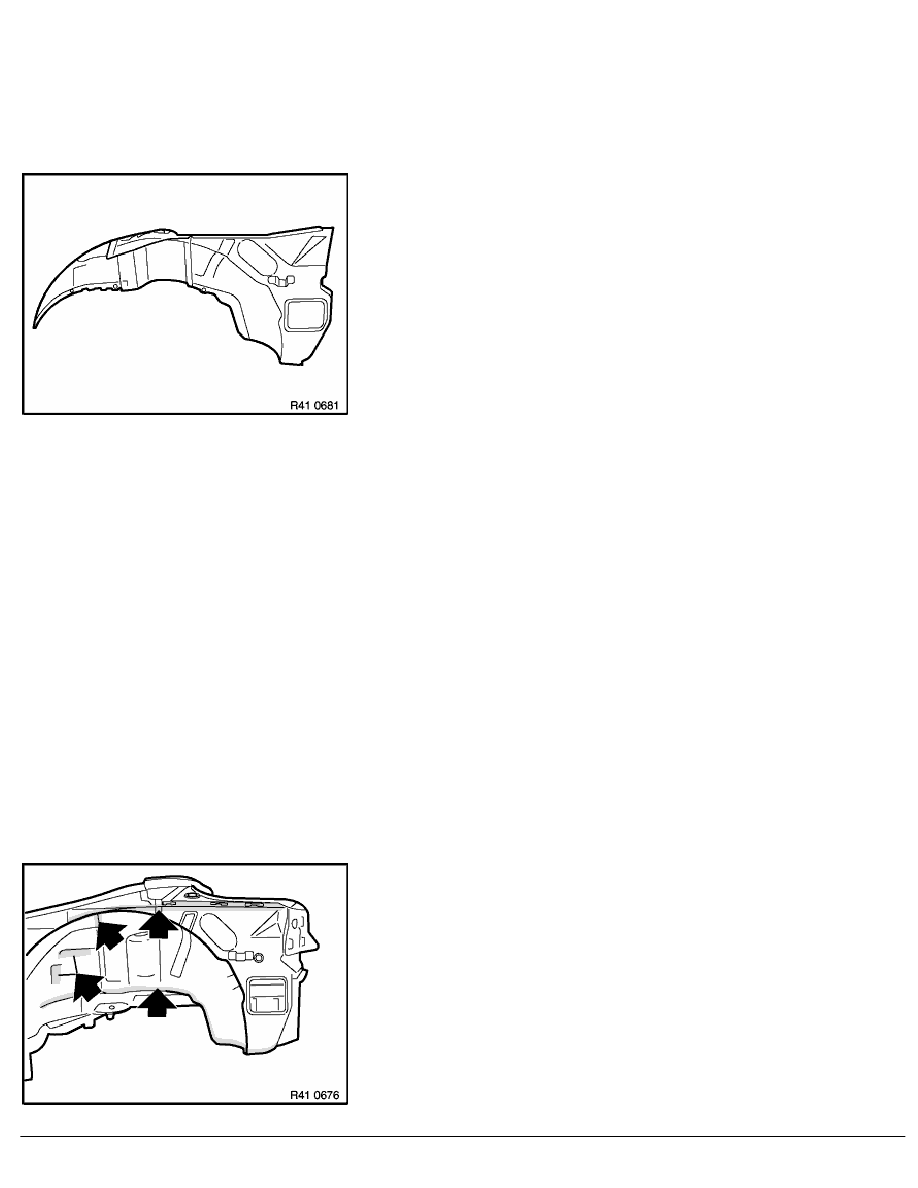

Rear inside wheel arch

Remove or disconnect the following parts:

-

Complete rear bumper

-

Trunk trim panels

-

Spare wheel

-

Tool tray

-

Luggage compartment lid

-

Rear left side panel

-

Convertible top, complete (Roadster)

-

Front left safety belt

-

Front seat, left

-

Wire harness (partially)

-

Rear axle

-

Fuel tank

Other vehicle parts located in the repair zone or subject to be
damaged from heat, sparks or dust, must be removed or covered.

Expose connection point in trunk floor

side member,

rear outer wheel arch,

partition wall,

rear side section.
