Detach bracket for idle-speed control valve from return line and lay
with hoses to one side.

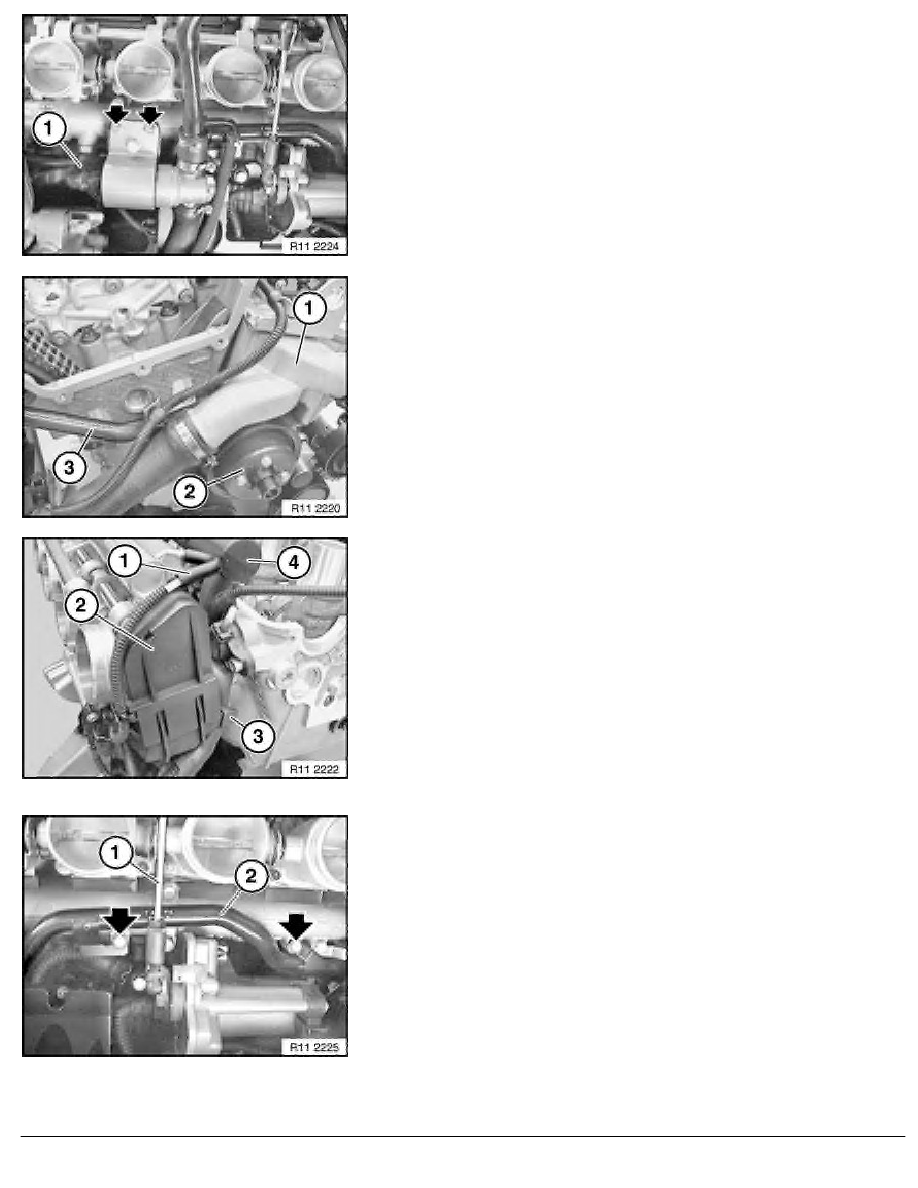

Disconnect plug connection (1) to temperature sensor.

Remove thermostat housing (1).

Installation:

Replace sealing rings.

Remove belt pulley (2).

Remove pipe (3).

Note:

Illustration with engine removed.

Pull off vacuum hose (1).

Feed out upper cover section (2) towards top.

Detach wiring harness from retaining lug (3).

Pull connector strip (4) upwards.

Disconnect plug connection to camshaft sensor of inlet and
exhaust camshafts.

Disconnect plug connection to throttle actuator.

Lay connector strip (4) to one side.

Remove pull rod (1).

Unfasten screws.

Note:

Do not remove pipe (2).

RA  Removing and installing/sealing cylinder head (S54)
