Note:

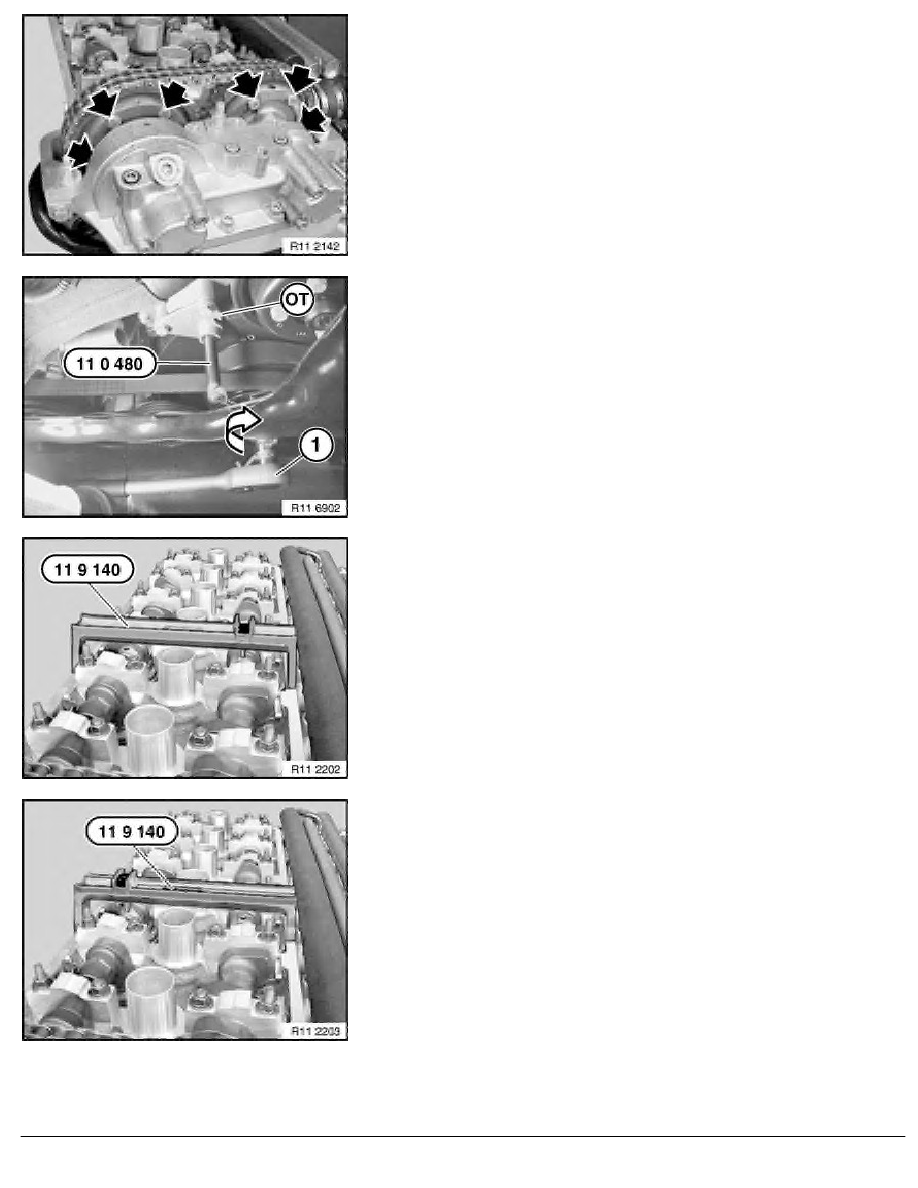

Use special tool 11 7 200  to tighten down bolts on VANOS
gear.

Tighten down remaining six screws (three on exhaust side and
three on inlet side) on VANOS gear to 14 Nm .

Crank engine in direction of engine rotation up to cylinder 1 firing
TDC position.

Locate vibration damper with special tool  11 2 300  or
11 0 480 .

Check camshaft setting:

Attach special tool  11 9 140  and join in inlet camshaft.

Note:

The adjustment of the inlet camshaft is correct when special tool
11 9 140  rests flat on the cylinder head.

If the special tool  11 9 140  protrudes to the inlet side, the
timing must be readjusted.

Join special tool  11 9 140  in exhaust camshaft.

Note:

The adjustment of the exhaust camshaft is correct when special
tool  11 9 140  rests flat on the cylinder head.

If the special tool  11 9 140  protrudes to the inlet side, the
timing must be readjusted.

RA  Adjusting camshaft timing (S54)
