Installation:

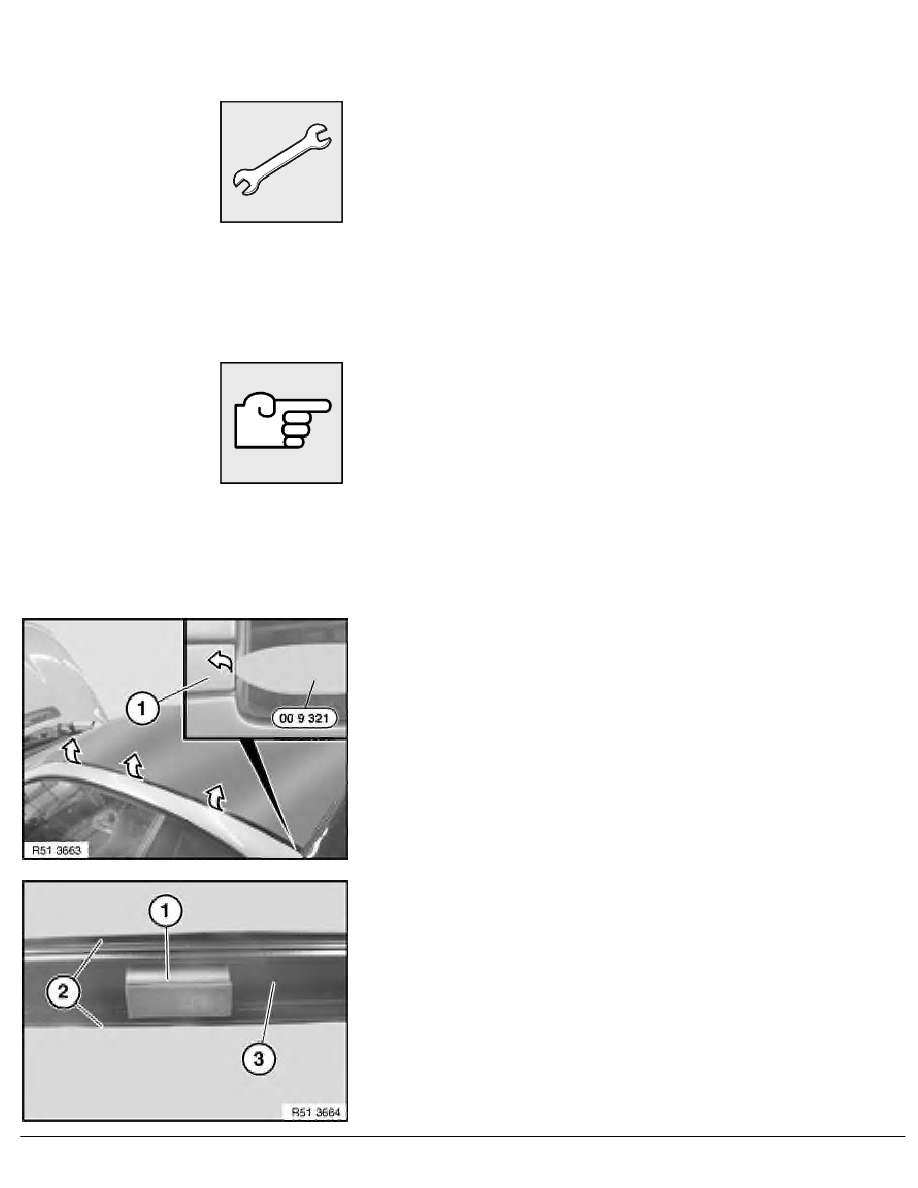

Push trim strip (1) at front into seal (2).

Clip in trim strip from front until flush with edges (3)

Replacing faulty clips:

Remove faulty clips without incurring damage from CFK roof.

Snap clips into trim strip and position.

Clean adhesive area for clips and CFK roof with spirit.

Air drying time:

≥

 2 minutes.

Important!

Adhesive area must be dry and free from dust and grease.

Once it has been cleaned, do not touch the adhesive area
with bare hands.

Pull off liner from double-sided adhesive tape of
clips (B) 2, 4 and 6.

Apply adhesive to clips (A) 1, 3, 5 and 7.

Air drying time:

≤

5 minutes.

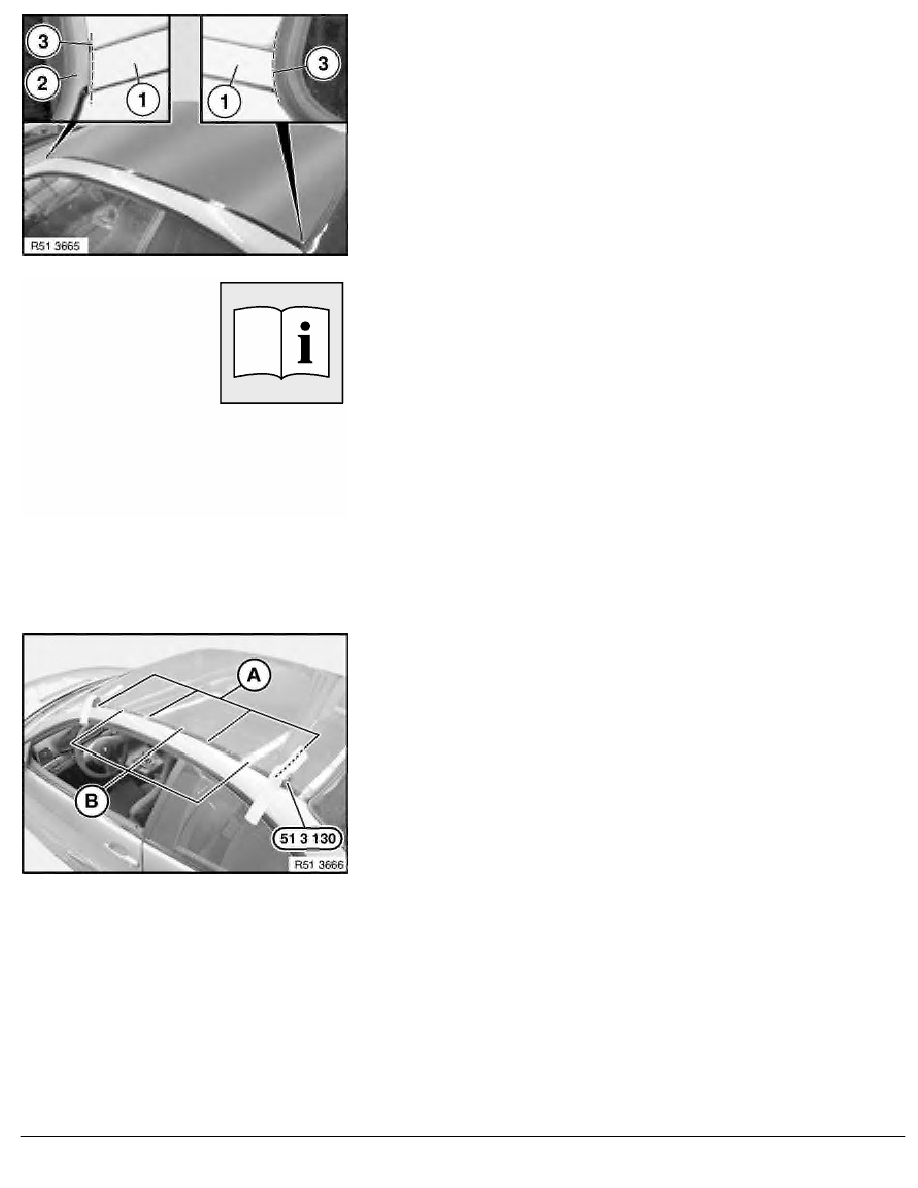

Carefully press clips (B) 2, 4 and 6 down by applying firm thumb
pressure.

Secure clips 1 and 7 with special tool

51 3 130  and yellow

plastic adhesive tape.

Air drying time:

≥

4 hours.

RA  Removing and installing trim strip on roof frame on left or right (M3 CSL)
